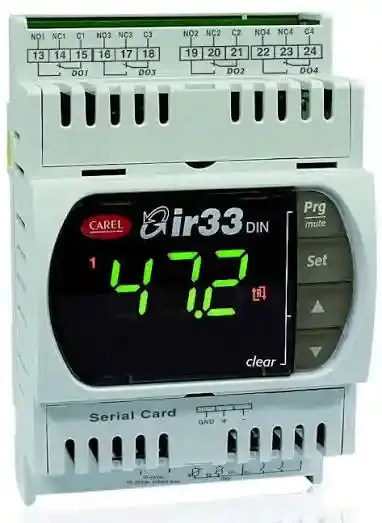

Контролер CAREL DN33V9MR20 DN33V9MR20

Контролер CAREL DN33 Universale Multi-Input на DIN-рейку з ІЧ-приймачем та зумером (модель DN33V9MR20, 24В)

Шукаєте компактний та гнучкий універсальний контролер температури для монтажу на DIN-рейку з живленням 24В та підтримкою максимально широкого спектра датчиків — NTC, PTC, PT100, PT1000, термопар J/K, а також сигналів напруги та струму? Пропонуємо купити контролер CAREL DN33 Universale Multi-Input (модель DN33V9MR20) — оригінальний мікропроцесорний регулятор температури від всесвітньо відомого італійського бренду CAREL серії ir33 DIN Universale, розроблений для найширшого спектра застосувань у системах кондиціонування, опалення та холодильного обладнання зі щитовим монтажем.

Цей цифровий контролер CAREL DN33V9MR20 є розширеною версією моделі DN33V7LR20 з тим самим живленням 24В, але принципово ширшим набором підтримуваних типів вхідних сигналів. На відміну від серії "7" (тільки NTC/PTC/PT1000), серія "9" Multi-Input підтримує додатково датчики PT100, термопари J та K типів, а також аналогові сигнали напруги (0-10В) та струму (4-20мА) — ідеальний вибір для складних промислових застосувань з різнотипними датчиками або сигналами від трансмітерів тиску та вологості. Прилад оснащений одним релейним виходом, вбудованим ІЧ-приймачем та зумером. PID-алгоритм з автотюнінгом забезпечує точне регулювання без ручного розрахунку параметрів.

Важливо: модель DN33V9MR20 живиться від 24В змінного або постійного струму — не підключайте до мережі 115/230В. Для живлення від мережі 115/230В з такими ж універсальними входами обирайте DN33V9HR20. Модель не має годинника реального часу (RTC) — для програмування за розкладом обирайте DN33V9HB20.

Основні переваги та особливості:

Монтаж на DIN-рейку 35 мм: встановлення в стандартні електрощити та розподільні шафи без вирізів у панелі — щитове виконання для промислових застосувань.

Універсальні мультивходи (Multi-Input): найширший набір підтримуваних сигналів серії ir33 DIN — NTC, NTC-HT, PTC, PT100, PT1000, термопари J та K, напруга 0-10В, струм 4-20мА. Тип входу обирається програмно через параметр конфігурації без заміни приладу.

Розширений діапазон вимірювання: до +800°C з датчиками PT100/PT1000 та термопарами — значно ширший, ніж у серії "7" (максимум +150°C). Ідеально для промислових застосувань з високотемпературними процесами.

Підтримка трансмітерів тиску та вологості (0-10В / 4-20мА): можливість підключення аналогових сигналів від зовнішніх перетворювачів — не лише температурних датчиків, але й датчиків тиску, вологості або інших фізичних величин.

Один релейний вихід: керування компресором, нагрівальним елементом, клапаном або іншим навантаженням — однорелейна схема для однозонних задач регулювання.

PID-керування з автотюнінгом: точне пропорційно-інтегрально-диференційне регулювання з функцією автоматичного налаштування коефіцієнтів — два незалежних контури керування для складних задач.

Низьковольтне живлення (24В змінного/постійного струму): гальванічна розв'язка від мережі 230В — підвищена безпека монтажу в щитах із власним трансформатором або блоком живлення.

Два аналогових та два цифрових входи (2AI + 2DI): два мультивходи для будь-яких підтримуваних типів датчиків та два конфігровані цифрових входи для підключення кінцевих вимикачів або зовнішніх сигналів.

Вбудований ІЧ-приймач: дистанційне керування та налаштування з пульта CAREL IRTRUES000 — зручний доступ до параметрів без відкриття щита або демонтажу приладу.

Вбудований зумер (акустична сигналізація): звуковий сигнал тривоги при виході параметра за задані межі або несправності датчика — з можливістю вимкнення через параметр або дистанційно з пульта.

Знімні клеми підключення (plug-in): швидка заміна або обслуговування без повного розключення проводки — значна перевага при монтажі у щитах із великою кількістю приладів.

Підтримка RS-485 (опціонально): підключення до мережі дистанційного моніторингу та керування через опціональний модуль IROPZ48500 з автоматичним визначенням протоколу CAREL або Modbus.

Програмний ключ (опціонально): швидке копіювання налаштувань між контролерами без ручного введення параметрів — зручно при масовому обслуговуванні або заміні приладів (ключ IROPZKEY00/A0).

Пряма заміна IRDRVx0000: повна функціональна сумісність із застарілою серією IRDRVx0000 — спрощена модернізація щитів зі старими контролерами CAREL серії IRDR.

Області застосування:
Контролер CAREL DN33V9MR20 — вибір для складних промислових задач регулювання з різнотипними датчиками та живленням 24В:

• Промислові установки з термопарами J/K або датчиками PT100 у діапазоні до +800°C
• Системи HVAC з трансмітерами тиску або вологості (сигнал 0-10В / 4-20мА)
• Холодильне та теплове обладнання з DIN-рейковим монтажем та живленням 24В
• Установки з різнотипними датчиками, де потрібна гнучка конфігурація входів
• Заміна контролерів CAREL серії IRDR Universale (IRDRVx0000 та аналогів) у щитах

Технічні характеристики:

• Виробник: CAREL (Італія)
• Серія пристроїв: ir33 DIN Universale Multi-Input (DN33V серія "9") — універсальний контролер для HVAC/R на DIN-рейку
• Повне маркування моделі: DN33V9MR20
• Призначення: універсальне регулювання температури/тиску/вологості з одним релейним виходом, монтаж на DIN-рейку
• Монтаж: на DIN-рейку 35 мм (не вбудований у панель)
• Вбудований зумер: Так
• Вбудований ІЧ-приймач: Так
• Годинник реального часу (RTC): Ні
• Напруга живлення: 24 В змінного або постійного струму (УВАГА: не 115/230В!)
• Аналогові входи: 2 × мультивхід (NTC / NTC-HT / PTC / PT100 / PT1000 / термопара J, K / 0-10В / 4-20мА)
• Діапазон вимірювання: -50…+90°C (NTC), -40…+150°C (NTC-HT, PTC), -199…+800°C (PT100/PT1000), до +800°C (термопари J/K)
• Цифрові входи: 2 DI (конфігровані)
• Релейний вихід: 1 × DO
• Алгоритм керування: ON/OFF, P, PI, PID з автотюнінгом, 2 незалежних контури
• Інтерфейс зв'язку: RS-485 (опціональний модуль IROPZ48500)
• Клас захисту: IP20 (для монтажу в щит)
• Клеми: знімні (plug-in)
• Розміри: 144 × 70 мм
• Температура експлуатації: -10°C … +60°C
• Сертифікати: CE, UL, VDE

Дізнатися актуальну ціну контролера CAREL DN33V9MR20 та оформити замовлення з доставкою по Україні можна на нашому сайті. Максимальна гнучкість у виборі датчиків та точне регулювання в щитах із живленням 24В — разом з оригінальною італійською автоматикою CAREL!

Комплектація:

• Цифровий контролер CAREL DN33V9MR20 — 1 шт.
• Кріплення для DIN-рейки — входить до конструкції корпусу
  (Датчики, ІЧ-пульт, модуль RS-485 та блок живлення 24В до комплекту постачання не входять та замовляються окремо.)
