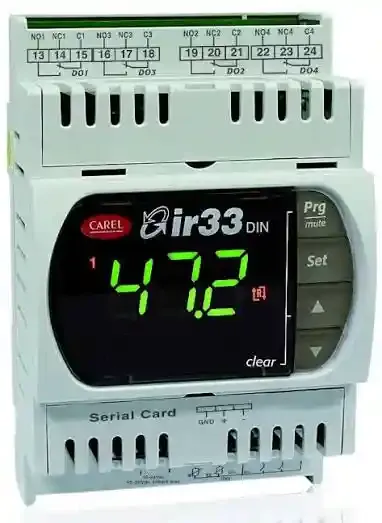

Контролер CAREL DN33W7HR20 DN33W7HR20

Контролер CAREL DN33 Universale на DIN-рейку з двома реле, ІЧ-приймачем та зумером (модель DN33W7HR20, 115/230В)

Потрібен контролер CAREL на DIN-рейку з двома реле та живленням 230В? Пропонуємо купити DN33W7HR20 — оригінальний мікропроцесорний регулятор серії ir33 DIN Universale для систем HVAC та холодильного обладнання зі щитовим монтажем.

Цей цифровий контролер CAREL DN33W7HR20 є мережевою версією моделі DN33W7LR20 з живленням безпосередньо від мережі 115/230В — без потреби у зовнішньому трансформаторі або блоці живлення. Два незалежних релейних виходи дозволяють одночасно керувати двома навантаженнями: наприклад, компресором та нагрівачем, двома зонами регулювання або основним і допоміжним клапаном. PID-алгоритм з автотюнінгом та два незалежних контури керування забезпечують точне та стабільне регулювання без ручного розрахунку параметрів. Вбудований ІЧ-приймач дозволяє зручно налаштовувати прилад з пульта без відкриття щита.

Важливо: модель DN33W7HR20 не має годинника реального часу (RTC) — для програмування відтайки або робочих циклів за точним розкладом обирайте DN33W7HB20 (115-230В, з RTC). Для живлення від 12/24В обирайте DN33W7LR20.

Основні переваги та особливості:

Два незалежних релейних виходи (2DO): одночасне керування двома незалежними навантаженнями — компресором та нагрівачем, двома зонами регулювання або основним і допоміжним виконавчим пристроєм. Принципова перевага над однорелейними моделями серії DN33V.

Монтаж на DIN-рейку 35 мм: встановлення в стандартні електрощити та розподільні шафи без вирізів у панелі — DIN-рейкове виконання панельного контролера IR33W7HR20 для щитового монтажу.

Живлення безпосередньо від мережі (115/230В): не потрібен зовнішній трансформатор або блок живлення — пряме підключення до мережі змінного струму спрощує монтаж і знижує вартість щита порівняно з низьковольтними версіями.

Підтримка універсальних датчиків (NTC / PTC / PT1000): тип датчика обирається програмно через параметр конфігурації — не потрібно купувати окремий контролер під кожен тип сенсора. Діапазон: -50…+90°C (NTC), -50…+150°C (PTC/PT1000).

PID-керування з автотюнінгом та два незалежних контури: точне пропорційно-інтегрально-диференційне регулювання з функцією автоматичного налаштування коефіцієнтів — оптимальна точність без ручного розрахунку параметрів регулятора.

Два аналогових та два цифрових входи (2AI + 2DI): два входи для температурних датчиків різних типів та два конфігровані цифрових входи для підключення кінцевих вимикачів, дверних контактів або зовнішніх сигналів.

Вбудований ІЧ-приймач: дистанційне керування та налаштування з пульта CAREL IRTRUES000 — зручний доступ до параметрів без відкриття щита або демонтажу приладу.

Вбудований зумер (акустична сигналізація): звуковий сигнал тривоги при виході температури за задані межі або несправності датчика — з можливістю вимкнення через параметр або дистанційно з пульта.

Знімні клеми підключення (plug-in): швидка заміна або обслуговування без повного розключення проводки — значна перевага при монтажі у щитах із великою кількістю приладів.

Підтримка RS-485 (опціонально): підключення до мережі дистанційного моніторингу та керування через опціональний модуль IROPZ48500 з автоматичним визначенням протоколу CAREL або Modbus.

Програмний ключ (опціонально): швидке копіювання налаштувань між контролерами без ручного введення параметрів — зручно при масовому обслуговуванні або заміні приладів (ключ IROPZKEY00/A0).

Пряма заміна IRDRW00000: повна функціональна сумісність із застарілою моделлю IRDRW00000 (24-230В, 2 NTC, 2 реле, ІЧ, зумер) — спрощена модернізація щитів зі старими контролерами CAREL серії IRDR без переробки схеми.

Області застосування:
Контролер CAREL DN33W7HR20 — надійне рішення для дворелейного регулювання температури в щитах із живленням від мережі 115/230В:

• Системи кондиціонування та вентиляції (HVAC) з двозонним керуванням та живленням від мережі
• Холодильне обладнання з одночасним керуванням компресором та нагрівачем відтайки
• Опалювальні системи з керуванням двома незалежними нагрівальними зонами або клапанами
• Промислові установки з двоканальним температурним контролем у діапазоні -50…+150°C
• Заміна контролерів CAREL серії IRDR Universale (IRDRW00000 та аналогів) у щитах

Технічні характеристики:

• Виробник: CAREL (Італія)
• Серія пристроїв: ir33 DIN Universale (DN33W) — універсальний контролер для HVAC/R на DIN-рейку, 2 реле
• Повне маркування моделі: DN33W7HR20
• Призначення: універсальне регулювання температури з двома незалежними релейними виходами, монтаж на DIN-рейку
• Монтаж: на DIN-рейку 35 мм (не вбудований у панель)
• Вбудований зумер: Так
• Вбудований ІЧ-приймач: Так
• Годинник реального часу (RTC): Ні (є у DN33W7HB20)
• Напруга живлення: 115/230 В змінного струму, 50/60 Гц
• Аналогові входи: 2 × NTC / PTC / PT1000 (тип датчика — параметр конфігурації)
• Діапазон датчиків NTC: -50…+90°C
• Діапазон датчиків PTC / PT1000: -50…+150°C
• Цифрові входи: 2 DI (конфігровані)
• Релейні виходи: 2 × DO
• Алгоритм керування: ON/OFF, P, PI, PID з автотюнінгом, 2 незалежних контури
• Інтерфейс зв'язку: RS-485 (опціональний модуль IROPZ48500)
• Клас захисту: IP20 (для монтажу в щит)
• Клеми: знімні (plug-in)
• Розміри: 144 × 70 мм
• Температура експлуатації: -10°C … +60°C
• Сертифікати: CE, UL, VDE

Дізнатися актуальну ціну контролера CAREL DN33W7HR20 та оформити замовлення з доставкою по Україні можна на нашому сайті. Два незалежних реле та точне регулювання температури в щитах із живленням від мережі — разом з оригінальною італійською автоматикою CAREL!

Комплектація:

• Цифровий контролер CAREL DN33W7HR20 — 1 шт.
• Кріплення для DIN-рейки — входить до конструкції корпусу
  (Датчики температури, ІЧ-пульт та модуль RS-485 до комплекту постачання не входять та замовляються окремо.)
