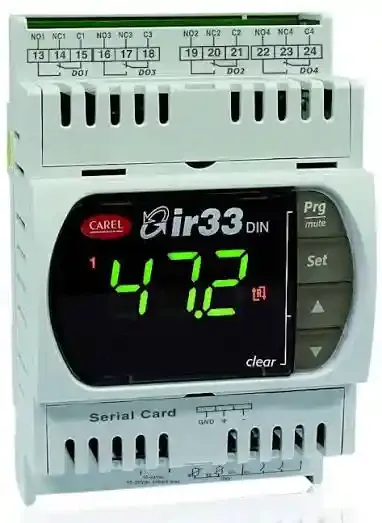

Контролер CAREL DN33Z7HR20 DN33Z7HR20

Контролер CAREL DN33 Universale на DIN-рейку з чотирма реле, ІЧ-приймачем та зумером (модель DN33Z7HR20, 115/230В)

Потрібен контролер CAREL на DIN-рейку з чотирма реле та живленням від мережі 230В? Пропонуємо купити DN33Z7HR20 — оригінальний мікропроцесорний регулятор серії ir33 DIN Universale з максимальною кількістю релейних виходів для складних систем HVAC та холодильного обладнання зі щитовим монтажем.

Цей цифровий контролер CAREL DN33Z7HR20 є мережевою версією моделі DN33Z7LR20 з живленням безпосередньо від мережі 115/230В — без потреби у зовнішньому трансформаторі або блоці живлення. Чотири незалежних реле відкривають максимальні можливості автоматизації в одному приладі: одночасне керування компресором, нагрівачем, вентилятором та допоміжним навантаженням або сигналізацією без додаткових модулів розширення. PID-алгоритм з автотюнінгом та два незалежних контури керування забезпечують точне та стабільне регулювання. Вбудований ІЧ-приймач дозволяє зручно налаштовувати прилад з пульта без відкриття щита.

Важливо: модель DN33Z7HR20 не має годинника реального часу (RTC) — для програмування робочих циклів за точним розкладом обирайте DN33Z7HB20 (115-230В, з RTC). Для живлення від 12/24В обирайте DN33Z7LR20.

Основні переваги та особливості:

Чотири незалежних релейних виходи (4DO): максимальна кількість виходів серед мережевих версій серії DN33 Universale — одночасне керування чотирма незалежними навантаженнями без додаткових модулів розширення. Ідеально для складних систем з компресором, нагрівачем, вентилятором та допоміжним виходом або сигналізацією.

Монтаж на DIN-рейку 35 мм: встановлення в стандартні електрощити та розподільні шафи без вирізів у панелі — DIN-рейкове виконання панельного контролера IR33Z7HR20 для щитового монтажу.

Живлення безпосередньо від мережі (115/230В): не потрібен зовнішній трансформатор або блок живлення — пряме підключення до мережі змінного струму спрощує монтаж і знижує вартість щита порівняно з низьковольтними версіями DN33Z7LR20.

Підтримка універсальних датчиків (NTC / PTC / PT1000): тип датчика обирається програмно через параметр конфігурації — не потрібно купувати окремий контролер під кожен тип сенсора. Діапазон: -50…+90°C (NTC), -50…+150°C (PTC/PT1000).

PID-керування з автотюнінгом та два незалежних контури: точне пропорційно-інтегрально-диференційне регулювання з функцією автоматичного налаштування коефіцієнтів — оптимальна точність без ручного розрахунку параметрів регулятора.

Два аналогових та два цифрових входи (2AI + 2DI): два входи для температурних датчиків різних типів та два конфігровані цифрових входи для підключення кінцевих вимикачів, дверних контактів або зовнішніх сигналів.

Вбудований ІЧ-приймач: дистанційне керування та налаштування з пульта CAREL IRTRUES000 — зручний доступ до параметрів без відкриття щита або демонтажу приладу.

Вбудований зумер (акустична сигналізація): звуковий сигнал тривоги при виході температури за задані межі або несправності датчика — з можливістю вимкнення через параметр або дистанційно з пульта.

Знімні клеми підключення (plug-in): швидка заміна або обслуговування без повного розключення проводки — значна перевага при монтажі у щитах із великою кількістю приладів.

Підтримка RS-485 (опціонально): підключення до мережі дистанційного моніторингу та керування через опціональний модуль IROPZ48500 з автоматичним визначенням протоколу CAREL або Modbus.

Програмний ключ (опціонально): швидке копіювання налаштувань між контролерами без ручного введення параметрів — зручно при масовому обслуговуванні або заміні приладів (ключ IROPZKEY00/A0).

Області застосування:
Контролер CAREL DN33Z7HR20 — вибір для складних систем із чотирма незалежними виходами та живленням від мережі 115/230В:

• Системи HVAC з одночасним керуванням компресором, нагрівачем, вентилятором та допоміжним навантаженням
• Холодильне обладнання з чотирма незалежними виконавчими пристроями та щитовим монтажем 230В
• Промислові установки з чотириканальним температурним контролем у діапазоні -50…+150°C
• Складні системи автоматизації з DIN-рейковим монтажем та живленням безпосередньо від мережі
• Заміна контролерів CAREL серії IRDR Universale у щитах із живленням 115/230В

Технічні характеристики:

• Виробник: CAREL (Італія)
• Серія пристроїв: ir33 DIN Universale (DN33Z) — універсальний контролер для HVAC/R на DIN-рейку, 4 реле
• Повне маркування моделі: DN33Z7HR20
• Призначення: універсальне регулювання температури з чотирма незалежними релейними виходами, монтаж на DIN-рейку
• Монтаж: на DIN-рейку 35 мм (не вбудований у панель)
• Вбудований зумер: Так
• Вбудований ІЧ-приймач: Так
• Годинник реального часу (RTC): Ні (є у DN33Z7HB20)
• Напруга живлення: 115/230 В змінного струму, 50/60 Гц
• Аналогові входи: 2 × NTC / PTC / PT1000 (тип датчика — параметр конфігурації)
• Діапазон датчиків NTC: -50…+90°C
• Діапазон датчиків PTC / PT1000: -50…+150°C
• Цифрові входи: 2 DI (конфігровані)
• Релейні виходи: 4 × DO
• Алгоритм керування: ON/OFF, P, PI, PID з автотюнінгом, 2 незалежних контури
• Інтерфейс зв'язку: RS-485 (опціональний модуль IROPZ48500)
• Клас захисту: IP20 (для монтажу в щит)
• Клеми: знімні (plug-in)
• Розміри: 144 × 70 мм
• Температура експлуатації: -10°C … +60°C
• Сертифікати: CE, UL, VDE

Дізнатися актуальну ціну контролера CAREL DN33Z7HR20 та оформити замовлення з доставкою по Україні можна на нашому сайті. Чотири незалежних реле та точне регулювання температури в щитах із живленням від мережі — разом з оригінальною італійською автоматикою CAREL!

Комплектація:

• Цифровий контролер CAREL DN33Z7HR20 — 1 шт.
• Кріплення для DIN-рейки — входить до конструкції корпусу
  (Датчики температури, ІЧ-пульт та модуль RS-485 до комплекту постачання не входять та замовляються окремо.)
