Контролер CAREL PRK300S3FK PRK300S3FK

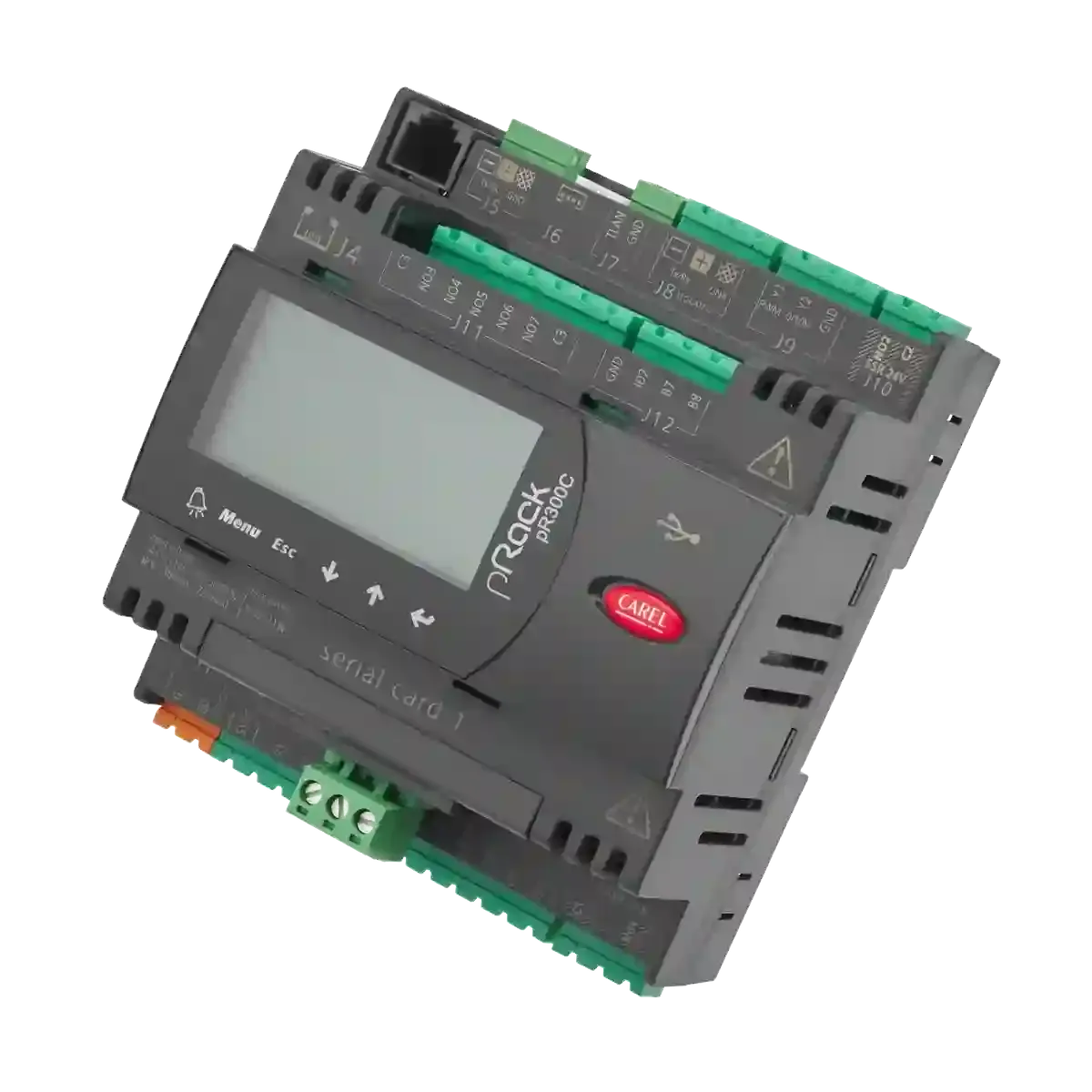

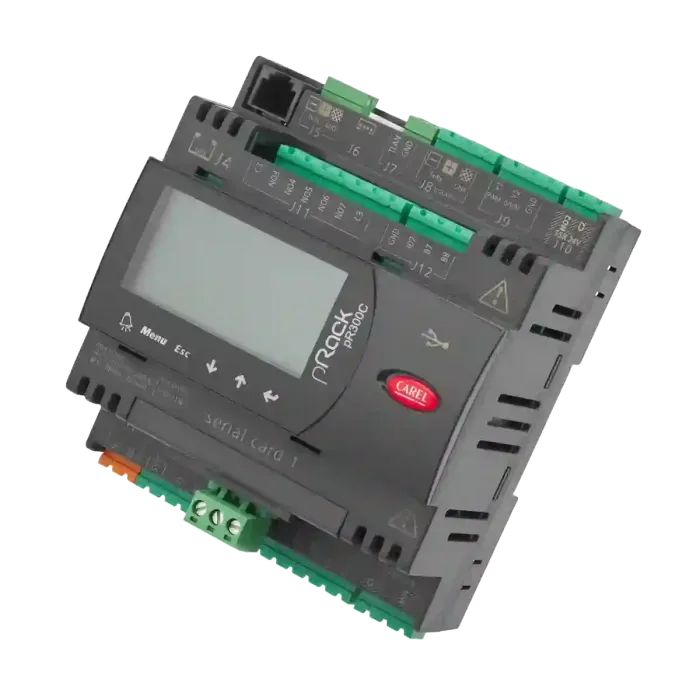

Контролер CAREL pRack pR300 Small PRK300S3FK з виносним дисплеєм — версія типорозміру Small, у якій графічний термінал pGD1 винесений на з’єднувальному кабелі

PRK300S3FK — модифікація контролера pRack pR300 типорозміру Small у складі оновленої платформи, що прийшла на зміну pR100. Контролер оснащений вбудованим портом RS485 pLAN, портом USB для програмування та оновлення прошивки, а також опційними платами BMS/Fieldbus з оптоізоляцією для інтеграції в систему диспетчеризації. Типорозмір Small надає 5 аналогових входів, 8 цифрових входів, 4 аналогових виходів і 8 релейних виходів — цього достатньо для керування 1–2 лініями всмоктування та конденсації з підтримкою пропорційного (П, ПІ) або позиційного регулювання і чергування компресорів за принципом FIFO/LIFO.

Технічні характеристики:

• Виробник: CAREL (Італія)
• Серія / платформа: pRack pR300 — оновлена версія pR100, для HFC/HFO-холодоагентів та докритичного каскаду CO2
• Повне маркування моделі: PRK300S3FK
• Типорозмір: Small — 5 аналогових входів, 8 цифрових входів, 4 аналогових виходів, 8 цифрових (релейних) виходів
• Монтаж: на DIN-рейку (DIN 43880, IEC EN 50022), 13 модулів на DIN-рейці, 110×227,5×60 мм
• Дисплей: виносний pGD1 (на кабелі)
• Годинник реального часу (RTC): вбудований, точність ходу 100 ppm
• Живлення: 24 В зм. струму (+10/-15%) 50/60 Гц або 28–36 В пост. струму (-20/+10%), зовнішній запобіжник 2,5 А типу Т
• Інтерфейси: RS485 pLAN (вбудований), USB (вбудований), опційні плати BMS та Fieldbus з оптоізоляцією
• Твердотільні реле (SSR): —
• Клас захисту: IP20 (модель з портом USB) — тільки лицева панель

Усі універсальні входи/виходи U... вільно конфігуруються під датчики NTC, PT500/PT1000, логометричні датчики тиску 0–5 В, струмові сигнали 0–20/4–20 мА та сигнали напруги 0–1/0–10 В — прив’язка датчика до конкретного контакту виконується програмно, а не жорстко «зашита» у розводку плати. Це спрощує підбір контролера під конкретний проєкт: обмеженням є лише кількість входів обраного типорозміру, а не тип датчика.

Важливо: контролери серії pRack pR300 несумісні у мережі pLAN з контролерами типорозміру Compact (pR300T); разом можуть об’єднуватись лише моделі типорозмірів S, M, D, L. Програмне забезпечення всіх плат в одній мережі pLAN повинно мати однакову версію.

Чому обирають цю модель:

Оновлена платформа pRack: PRK300-серія — апаратно й програмно модернізована наступниця pR100 з підтримкою до 2 ліній всмоктування та 2 ліній конденсації, спіральних, поршневих, гвинтових компресорів і компресорів Digital Scroll, а також рекуперації тепла.

Виносний дисплей на кабелі: Графічний термінал pGD1 підключається окремим з’єднувальним кабелем і монтується на дверцятах електрошафи, тоді як сам контролер залишається всередині щита — зручно для обслуговування без відкриття шафи.

Електромеханічні релейні виходи: Стандартний набір реле типу SPDT (2000 В·А, 8 А резистивне навантаження) покриває більшість задач комутації компресорів, вентиляторів і сигналізації без потреби у твердотільних елементах.

Майстер налаштування та готові конфігурації: 14 попередньо запрограмованих конфігурацій та покроковий Wizard дають змогу отримати робочу конфігурацію системи без глибокого програмування, відповідаючи на послідовні запитання на дисплеї.

Області застосування:

• Компресорні стійки холодильних систем супермаркетів, складів і промислових об’єктів на HFC/HFO-холодоагентах
• Системи з докритичним каскадом CO2 (за використанням електронних клапанів на теплообмінниках)
• Централізовані установки зі спіральними, поршневими, гвинтовими компресорами та компресорами Digital Scroll™
• Мультиконтролерні мережі pLAN з диспетчеризацією через BMS (Carel/Modbus)

Дізнатися актуальну ціну контролера CAREL pRack pR300 PRK300S3FK та оформити замовлення з доставкою по Україні можна на нашому сайті.

Комплектація:

• Контролер CAREL pRack pR300 Small PRK300S3FK — 1 шт.
• Виносний графічний термінал pGD1 із з’єднувальним кабелем — входить до комплекту
• Комплект штекерних роз’ємів — входить до комплекту
• (Плата BMS PCOS004850, плата Fieldbus, датчики тиску/температури та виносний термінал pGD1 для моделей без дисплея — не входять і замовляються окремо.)
