Контролер CAREL PRK30TD0E0 PRK30TD0E0

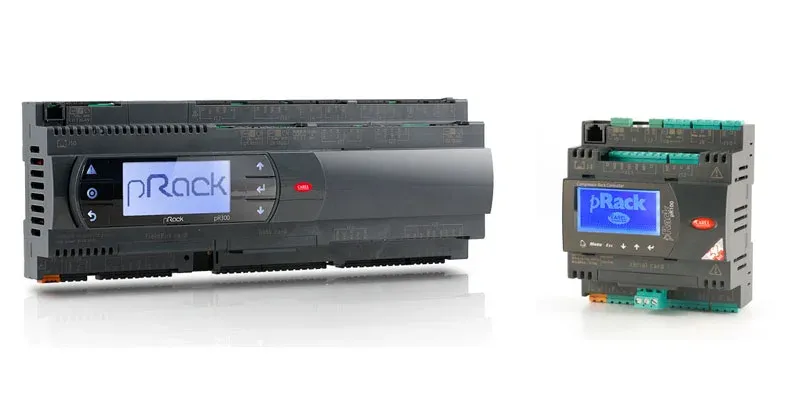

Контролер CAREL pRack pR300T з драйвером EVD EVO та SSR-виходами для CO2-систем (модель PRK30TD0E0)

PRK30TD0E0 поєднує дві функції, які зазвичай доводиться закривати окремими пристроями: вбудований драйвер EVD EVO для прямого керування двома електронними клапанами (HPV та RPRV) і два твердотільних (SSR) виходи на 24В для навантажень із частими циклами перемикання — наприклад, електронагрівача картера компресора. Типорозмір — Medium + вбудований драйвер, без дисплея на платі.

Технічні характеристики:

• Виробник: CAREL (Італія)
• Серія / типорозмір: pRack pR300T (транскритичні CO2-системи), Medium + вбудований драйвер
• Повне маркування моделі: PRK30TD0E0
• Монтаж: DIN-рейка (DIN 43880, IEC EN 50022), 18 модулів DIN, глибина корпусу 70 мм (75 мм за наявності опційного модуля Ultracap)
• Дисплей: відсутній — потрібен зовнішній термінал pGDe (аксесуар PGDERK1FX0)
• Зв'язок: USB, RS485 BMS та RS485 FieldBus — опто-ізольовані
• Універсальні аналогові входи: 8 + 4 виділені входи драйверів клапанів
• Цифрові входи: 14 + 2 виділені (DI1/DI2 драйвера)
• Аналогові виходи: 4 (0-10 В)
• Цифрові/релейні виходи: 13, з них 2 — SSR 24 В (позиції 7, 8)
• Максимальний струм навантаження SSR: 1 А (імпульсний до 1,2 А), резистивне навантаження до 10 Вт
• Вбудований драйвер EEV: так — 2 × EVD EVO
• Живлення: тільки змінний струм, окремий трансформатор класу ІІ 100 ВА
• Холодоагент: CO2 (R744), транскритичний цикл

Габарити та умови експлуатації: корпус 110×315×70 мм (18 модулів DIN, 75 мм за наявності модуля Ultracap), клас захисту IP20 на лицьовій панелі. Живлення — тільки змінним струмом, окремий трансформатор класу ІІ 100 ВА. Без вбудованого дисплея робочий діапазон розширюється до -40…+70 °C, що спрощує розміщення плати поза утепленою частиною щита.

Критично важливо: SSR-виходи PRK30TD0E0 комутують лише резистивне навантаження 24 В — для індуктивних навантажень або вищої напруги застосовуйте зовнішнє SSR. Якщо SSR не потрібні, простіша модель без переплати за них — PRK30TD0F0. Версія з вбудованим дисплеєм та тими самими SSR — PRK30TD3E0. Живлення — виключно змінним струмом.

Чому обирають цю модель:

Два вбудовані драйвери клапанів в одному корпусі: пряме керування HPV і RPRV без окремого блока EVD EVO та додаткової шинної проводки.

SSR для критичних навантажень: два виходи без механічного зносу для нагрівачів картера чи інших елементів з високою частотою циклів.

Компактне рішення для щита: менша кількість окремих пристроїв, менше місця та часу на монтаж і налагодження.

Достатній обсяг I/O: 8+4 аналогових входів, 14+2 цифрових входів, 4 аналогових та 13 цифрових виходів для середніх CO2-систем.

Енергозбереження: платформа pRack pR300T дозволяє компенсувати задану уставку за сигналом з дискретного входу, за розкладом (часові зони) або за плаваючим алгоритмом залежно від параметра супервізора (для компресорів) чи зовнішньої температури (для вентиляторів) — знижує споживання поза піковими годинами без ручного втручання.

Області застосування:

• CO2-бустерні системи середньої потужності з прямим керуванням HPV/RPRV та частим циклічним навантаженням
• Компресорні стійки з електронагрівачами картера, що потребують SSR-комутації
• Проєкти з обмеженим місцем у щиті, де важлива компактність рішення
• Модернізація об'єктів із заміною зовнішнього драйвера та реле на інтегроване рішення

Дізнатися актуальну ціну контролера CAREL pRack pR300T PRK30TD0E0 та оформити замовлення з доставкою по Україні можна на нашому сайті.

Комплектація:

• Контролер CAREL pRack pR300T PRK30TD0E0 з вбудованим драйвером EVD EVO — 1 шт.
• Набір з'єднувальних роз'ємів — входить до комплекту
  (термінал pGDe, кабелі підключення клапанів, датчики CO2 та клемні колодки додатково не входять і замовляються окремо.)
