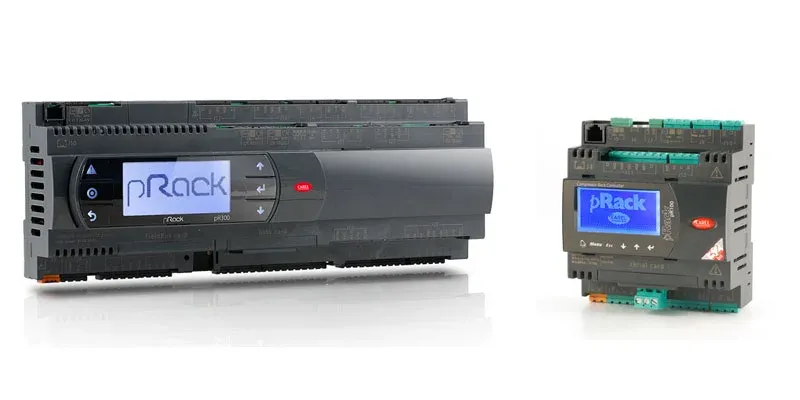

Контролер CAREL PRK30TD3FK PRK30TD3FK

Контролер CAREL pRack pR300T з драйвером EVD EVO та виносним дисплеєм для CO2-систем (модель PRK30TD3FK)

PRK30TD3FK об'єднує вбудований драйвер EVD EVO для клапанів HPV і RPRV з дисплеєм pGDe, винесеним на з'єднувальному кабелі — плата монтується в глибині щита, а індикація виводиться на дверцята чи фасадну панель, зручну для оператора. Типорозмір — Medium + вбудований драйвер, без SSR-виходів.

Технічні характеристики:

• Виробник: CAREL (Італія)
• Серія / типорозмір: pRack pR300T (транскритичні CO2-системи), Medium + вбудований драйвер
• Повне маркування моделі: PRK30TD3FK
• Монтаж плати: DIN-рейка, 18 модулів DIN, глибина корпусу 70 мм (75 мм за наявності опційного модуля Ultracap); дисплей — окремо, на кабелі підключення
• Дисплей: pGDe виносний, 132×64 px, кабель серії S90CONN* замовляється за довжиною
• Зв'язок: USB, RS485 BMS та RS485 FieldBus — опто-ізольовані
• Універсальні аналогові входи: 8 + 4 виділені входи драйверів клапанів
• Цифрові входи: 14 + 2 виділені (DI1/DI2 драйвера)
• Аналогові виходи: 4 (0-10 В)
• Цифрові/релейні виходи: 13, без SSR
• Вбудований драйвер EEV: так — 2 × EVD EVO, сумісний із клапанами CAREL, ALCO, Sporlan, Danfoss
• Живлення: тільки змінний струм, окремий трансформатор класу ІІ 100 ВА
• Холодоагент: CO2 (R744), транскритичний цикл

Габарити та умови експлуатації: корпус плати 110×315×70 мм (18 модулів DIN, 75 мм за наявності модуля Ultracap), клас захисту IP20. Робочий діапазон для плати без вбудованого дисплея: -40…+70 °C, вологість до 90% без конденсації — плату можна розміщувати у найхолоднішій точці щита, далеко від виносного термінала.

Критично важливо: кабель підключення виносного дисплея замовляється окремо (S90CONN000/001/002 — 0,8/1,5/3 м, або довший екранований кабель із окремим живленням TCONN6J000 для дистанцій понад 200 м). Якщо вбудований дисплей на платі прийнятний за компонуванням щита — простіша альтернатива PRK30TD3F0. Потрібні SSR — оберіть PRK30TD0E0 або PRK30TD3E0 (з вбудованим дисплеєм). Живлення — тільки змінним струмом.

Чому обирають цю модель:

Драйвер клапанів і гнучке розміщення дисплея: плата ховається в глибині щита, індикація виноситься туди, де зручно оператору.

Пряме керування HPV та RPRV: без окремого зовнішнього блока EVD EVO та додаткової шинної проводки до драйвера.

Дистанція підключення дисплея до 500 м: при використанні екранованої пари та окремого блока живлення терміналу.

Достатній обсяг I/O: 8+4 аналогових входів, 14+2 цифрових входів, 4 аналогових та 13 цифрових виходів для середніх CO2-систем.

Планування за розкладом: платформа підтримує 4 добові часові зони, 5 спеціальних періодів (наприклад, період простою підприємства) та 10 особливих днів (свята) з можливістю прив'язки до компенсації уставки, спліт-конденсатора, антишумового режиму та рекуперації тепла — зручно для об'єктів із чітким графіком роботи.

Області застосування:

• CO2-бустерні системи середньої потужності з платою в глибині щита та виносною індикацією
• Розподільчі шафи з дисплеєм на дверцятах для локального обслуговування
• Проєкти з прямим керуванням HPV/RPRV без окремого зовнішнього драйвера
• Компонування щитів, де вбудований дисплей на платі недоступний для огляду
• Об'єкти, де плата монтується у гарячій зоні щита, а дисплей — у прохолоднішому місці для оператора

Дізнатися актуальну ціну контролера CAREL pRack pR300T PRK30TD3FK та оформити замовлення з доставкою по Україні можна на нашому сайті.

Комплектація:

• Контролер CAREL pRack pR300T PRK30TD3FK з драйвером EVD EVO та виносним дисплеєм pGDe — 1 шт.
• Набір з'єднувальних роз'ємів — входить до комплекту
  (з'єднувальний кабель дисплея, кабелі підключення клапанів, датчики CO2 та клемні колодки додатково не входять і замовляються окремо.)
