Контролер CAREL P+500B0C00EL0 P+500B0C00EL0

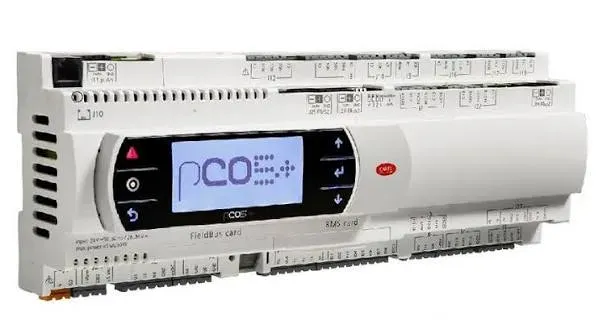

Програмований контролер CAREL PCO5+ Large з опто-ізольованими портами та вбудованим дисплеєм (модель P+500B0C00EL0)

P+500B0C00EL0 — версія типорозміру Large платформи PCO5+, де вбудовані порти FieldBus та BMS мають гальванічну (опто-) розв’язку, а дисплейний термінал pGD1 інтегрований у корпус. Опто-ізоляція розриває шлях для контурів заземлення й наведених перешкод між сегментами мережі RS485 — важливо для об’єктів з протяжними трасами кабелю між кількома щитами або підключенням пристроїв, живлених від різних трансформаторів.

Технічні характеристики:

• Виробник: CAREL (Італія)
• Серія / типорозмір: PCO5+, Large
• Повне маркування моделі: P+500B0C00EL0
• Монтаж: на DIN-рейку (DIN 43880, IEC EN 50022)
• Дисплей: вбудований pGD1 (PGD1 built-in) — без потреби у зовнішньому терміналі
• Цифрові входи: 10
• Цифрові/релейні виходи: 18
• Аналогові входи: 10 конфігурованих каналів
• Аналогові виходи: 6 (0-10В та PWM)
• Комунікаційні порти: 1× Modbus Master вбудований, 1× Modbus Master/MP-Bus опційний, 1× Modbus Slave вбудований, 1× BMS (опційна картка), 1× pLAN вбудований
• Загалом до 5 послідовних ліній, з яких 2 опційні (Modbus, BACnet, CAREL, CANbus, Konnex LON на RS-485/Ethernet/CAN/Konnex/Echelon)
• Живлення: —
• Програмне забезпечення: не входить до комплекту, потребує розробки в c.suite (МЕК 61131-3)
• USB: відсутній
• FieldBus та BMS порти: з опто-ізоляцією (гальванічна розв’язка сегментів RS485)

Критично важливо: опто-ізоляція стосується саме портів FieldBus і BMS — інші характеристики (кількість входів/виходів, дисплей) ідентичні базовій версії P+500B0A00EL0. USB відсутній: завантаження прикладної програми виконується через серійний інтерфейс.

Монтаж та підключення: опто-ізольована сторона порту FieldBus/BMS потребує окремого джерела живлення гальванічно розв’язаного інтерфейсу — перевірте цю вимогу за схемою підключення в документації CAREL. Екран кабелю RS485 заземлюється лише з одного боку лінії, а виріз під вбудований дисплей уточнюйте за кресленням корпусу перед замовленням шафи.

Чому обирають цю модель:

Завадостійкість мережі RS485: гальванічна розв’язка знижує ризик пошкодження порту через різницю потенціалів між щитами, з’єднаними довгою лінією FieldBus чи BMS.

Локальний доступ без зовнішнього терміналу: вбудований дисплей pGD1 дозволяє обслуговувати систему прямо з передньої панелі контролера.

Збалансований обсяг I/O: 18 релейних виходів і 10 аналогових каналів для середніх та великих холодильних систем без переплати за зайвий функціонал.

Сумісність та інтеграція: опто-ізольовані порти залишаються повністю сумісними за протоколом з неізольованими версіями лінійки Large — швидкість обміну та адресація пристроїв на шині не змінюються, тому опто-ізольований контролер можна включати в ту саму мережу BMS, де вже працюють неізольовані щити, без додаткового налаштування протоколу.

Додатково: опто-ізольовані картки FieldBus2/BMS2 для цієї версії Large постачаються як частина базової плати, тому не потрібно окремо замовляти зовнішній ізолюючий модуль. Це особливо зручно при заміні застарілого контролера на об’єктах, де вже виявлені проблеми із завадами по лінії RS485 між кількома щитами.

Області застосування:

• Розподілені мережі холодильних установок з довгими трасами RS485 між щитами
• Об’єкти, де контролери живляться від різних трансформаторів у межах однієї шини BMS
• Промислові приміщення з підвищеним рівнем електроперешкод та потребою локального обслуговування
• Заміна виведеної з експлуатації опто-ізольованої плати PCO5+ Large без переробки схеми щита

Дізнатися актуальну ціну контролера CAREL PCO5+ Large P+500B0C00EL0 та оформити замовлення з доставкою по Україні можна на нашому сайті.

Комплектація:

• Програмований контролер CAREL PCO5+ Large P+500B0C00EL0 — 1 шт.
• Кріплення для монтажу на DIN-рейку — входить до конструкції корпусу
  (Програмне забезпечення, датчики та роз’ємні клемні колодки до комплекту не входять та замовляються окремо.)
