Контролер CAREL P+500BAB00EL0 P+500BAB00EL0

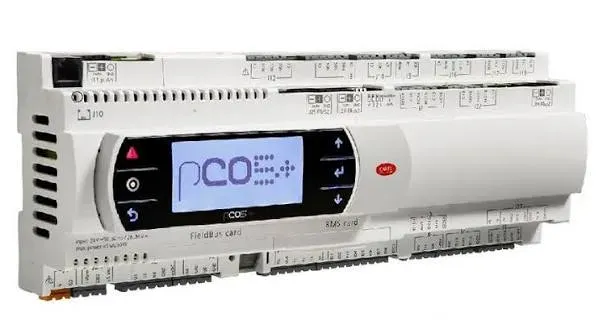

Програмований контролер CAREL PCO5+ Large, виконання B, з дисплеєм та USB-портом (модель P+500BAB00EL0)

P+500BAB00EL0 поєднує альтернативне заводське виконання «B» групи цифрових/релейних виходів, вбудований дисплейний термінал pGD1 та USB-порт на типорозмірі Large платформи PCO5+. За рештою параметрів — кількість входів/виходів, комунікаційні можливості — модель відповідає стандартній версії «A» (P+500BAA00EL0). Перед проєктуванням клемних з’єднань щита звіряйте розводку релейних груп з актуальною документацією CAREL для конкретної партії постачання.

Технічні характеристики:

• Виробник: CAREL (Італія)
• Серія / типорозмір: PCO5+, Large
• Повне маркування моделі: P+500BAB00EL0
• Монтаж: на DIN-рейку (DIN 43880, IEC EN 50022)
• Дисплей: вбудований pGD1 (PGD1 built-in) — без потреби у зовнішньому терміналі
• Цифрові входи: 10
• Цифрові/релейні виходи: 18
• Аналогові входи: 10 конфігурованих каналів
• Аналогові виходи: 6 (0-10В та PWM)
• Комунікаційні порти: 1× Modbus Master вбудований, 1× Modbus Master/MP-Bus опційний, 1× Modbus Slave вбудований, 1× BMS (опційна картка), 1× pLAN вбудований
• Загалом до 5 послідовних ліній, з яких 2 опційні (Modbus, BACnet, CAREL, CANbus, Konnex LON на RS-485/Ethernet/CAN/Konnex/Echelon)
• Живлення: —
• Програмне забезпечення: не входить до комплекту, потребує розробки в c.suite (МЕК 61131-3)
• USB: наявний — Host/Device для завантаження прикладної програми з флеш-накопичувача або ПК
• FieldBus та BMS порти: без опто-ізоляції (базова комплектація)
• Виконання групи виходів: альтернативне заводське виконання «B» — уточнюйте розводку релейних груп для конкретної партії

Критично важливо: USB-порт не залежить від виконання групи виходів і працює ідентично до версії «A» — відмінність «B» стосується лише групування спільних контактів (common) між окремими реле. Дисплей вбудований, тому монтаж потребує вирізу в дверях щита під панель pGD1.

Монтаж та підключення: перед підключенням силових навантажень прозвоніть релейні групи мультиметром у знеструмленому стані та порівняйте з маркуванням клем на корпусі — типова практика для виконання «B». USB-накопичувач підключається до порту на лицьовій панелі без розбирання клемної колодки.

Чому обирають цю модель:

Швидке обслуговування: оновлення прикладної програми через USB займає хвилини, без виїзного програматора чи переговорного адаптера RS485.

Локальна індикація без зовнішнього терміналу: вбудований дисплей дозволяє переглядати параметри й аварії прямо на корпусі контролера.

Збалансований обсяг I/O: 18 релейних виходів і 10 аналогових каналів достатньо для середніх та великих холодильних систем.

Сумісність та інтеграція: наявність USB не залежить від виконання групи виходів і працює ідентично до версії «A» цього ж типорозміру — прикладна програма, розроблена й протестована на стандартній версії з USB, переноситься на виконання «B» без змін у логіці, потрібне лише коригування прив’язки виходів до фізичних клем.

Додатково: перед серійним замовленням партії виконання «B» рекомендується запросити актуальну схему групування релейних контактів у постачальника — CAREL періодично оновлює внутрішню документацію на альтернативні виконання груп виходів залежно від країни постачання та дати виробництва плати.

Області застосування:

• Заміна виведеної з експлуатації плати PCO5+ Large виконання B на версію з USB
• Середні та великі холодильні установки з регулярним сервісним оновленням застосунку
• Об’єкти, де важливий і локальний дисплей, і USB-обслуговування одночасно
• Проєкти з централізованим керуванням через BMS та періодичним локальним доступом до параметрів

Дізнатися актуальну ціну контролера CAREL PCO5+ Large P+500BAB00EL0 та оформити замовлення з доставкою по Україні можна на нашому сайті.

Комплектація:

• Програмований контролер CAREL PCO5+ Large P+500BAB00EL0 — 1 шт.
• Кріплення для монтажу на DIN-рейку — входить до конструкції корпусу
  (Програмне забезпечення, датчики та роз’ємні клемні колодки до комплекту не входять та замовляються окремо.)
