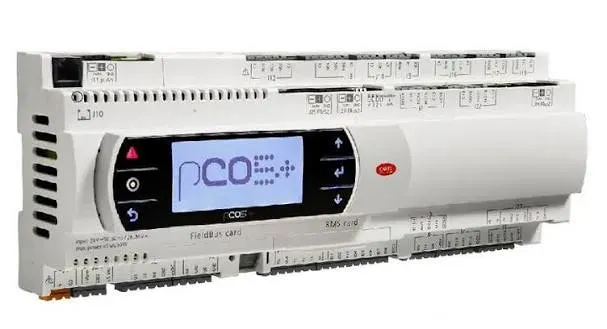

Контролер CAREL P+500BAA00EL0 P+500BAA00EL0

Програмований контролер CAREL PCO5+ Large з вбудованим дисплеєм та USB-портом (модель P+500BAA00EL0)

P+500BAA00EL0 — версія типорозміру Large платформи PCO5+ з вбудованим дисплейним терміналом pGD1 та USB-портом для польового завантаження прикладної програми. Локальна індикація параметрів на корпусі контролера поєднується зі зручним USB-обслуговуванням — сервісна бригада оновлює застосунок звичайним пендрайвом, без переговорного адаптера RS485-USB.

Технічні характеристики:

• Виробник: CAREL (Італія)
• Серія / типорозмір: PCO5+, Large
• Повне маркування моделі: P+500BAA00EL0
• Монтаж: на DIN-рейку (DIN 43880, IEC EN 50022)
• Дисплей: вбудований pGD1 (PGD1 built-in) — без потреби у зовнішньому терміналі
• Цифрові входи: 10
• Цифрові/релейні виходи: 18
• Аналогові входи: 10 конфігурованих каналів
• Аналогові виходи: 6 (0-10В та PWM)
• Комунікаційні порти: 1× Modbus Master вбудований, 1× Modbus Master/MP-Bus опційний, 1× Modbus Slave вбудований, 1× BMS (опційна картка), 1× pLAN вбудований
• Загалом до 5 послідовних ліній, з яких 2 опційні (Modbus, BACnet, CAREL, CANbus, Konnex LON на RS-485/Ethernet/CAN/Konnex/Echelon)
• Живлення: 24В
• Програмне забезпечення: не входить до комплекту, потребує розробки в c.suite (МЕК 61131-3)
• USB: наявний — Host/Device для завантаження прикладної програми з флеш-накопичувача або ПК
• FieldBus та BMS порти: без опто-ізоляції (базова комплектація)

Критично важливо: USB-порт призначений виключно для завантаження й обслуговування прикладної програми. Порти FieldBus та BMS цієї версії без опто-ізоляції — для протяжних чи зашумлених ліній RS485 розгляньте версію з суфіксом «C» (P+500B0C00EL0).

Монтаж та підключення: вбудований дисплей потребує вирізу під панель pGD1 в дверях щита — перевірте креслення корпусу перед замовленням шафи. USB-порт розташований на лицьовій панелі й доступний без розкриття клемної колодки, що дозволяє оновлювати застосунок навіть у зібраній шафі.

Чому обирають цю модель:

Швидке польове обслуговування: оновлення прикладної програми та зчитування журналів аварій виконується стандартним USB-накопичувачем.

Локальна індикація без окремого терміналу: вбудований дисплей pGD1 показує параметри й аварії прямо на корпусі контролера.

Збалансований обсяг I/O: 18 релейних виходів і 10 аналогових каналів для середніх і великих холодильних систем без переплати за зайвий функціонал.

Сумісність та інтеграція: USB-порт цієї версії використовує ту саму апаратну шину, що і дисплей pGD1, тому одночасна робота з локальним меню та флеш-накопичувачем не створює конфліктів на рівні прошивки. Прикладна програма, написана під безUSB-версію Large, переноситься без змін коду.

Додатково: ця версія залишається базовим варіантом типорозміру Large з дисплеєм і USB — без опто-ізоляції та без альтернативного виконання групи виходів. Для об’єктів з короткими та екранованими лініями RS485 такого рівня захисту зазвичай достатньо, а економія на опто-ізоляції знижує вартість рішення без втрати ключової функціональності.

Ресурс USB-порту: Host/Device-режим дозволяє як зчитувати застосунок з пендрайва на контролер, так і вивантажувати журнали аварій та історію параметрів на носій для подальшого аналізу — зручно під час планового технічного обслуговування великих холодильних станцій, коли потрібно швидко зібрати діагностичні дані з кількох щитів поспіль.

Області застосування:

• Середні та великі холодильні установки з регулярним сервісним оновленням застосунку
• Об’єкти, де важливий і локальний дисплей, і USB-обслуговування без виїзного програматора
• Заміна виведеної з експлуатації плати PCO5+ Large з дисплеєм на версію з USB
• Проєкти з централізованим керуванням через BMS та періодичним локальним доступом до налаштувань

Дізнатися актуальну ціну контролера CAREL PCO5+ Large P+500BAA00EL0 та оформити замовлення з доставкою по Україні можна на нашому сайті.

Комплектація:

• Програмований контролер CAREL PCO5+ Large P+500BAA00EL0 — 1 шт.
• Кріплення для монтажу на DIN-рейку — входить до конструкції корпусу
  (Програмне забезпечення, датчики та роз’ємні клемні колодки до комплекту не входять та замовляються окремо.)
