Контролер CAREL P+50NB0A00EL0 P+50NB0A00EL0

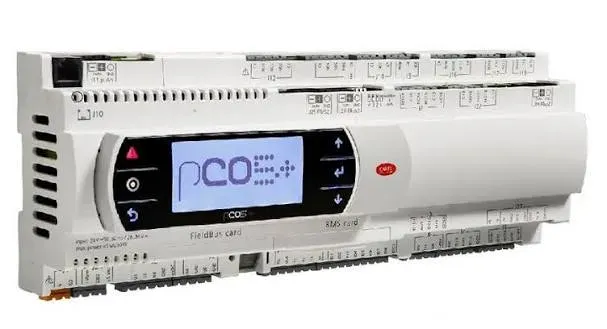

Програмований контролер CAREL PCO5+ Large, нейтральна версія, з вбудованим дисплеєм (модель P+50NB0A00EL0)

P+50NB0A00EL0 — «neutral»-виконання типорозміру Large платформи PCO5+ з вбудованим дисплейним терміналом pGD1: контролер постачається без попередньо завантаженого заводського застосунку CAREL, лише з системним BIOS. Уся прикладна логіка розробляється інтегратором самостійно в c.suite (МЕК 61131-3) чи 1Tool — цікаво для OEM-виробників середнього та великого холодильного обладнання з власною прошивкою, яким водночас потрібна локальна індикація параметрів без окремого зовнішнього термінала.

Технічні характеристики:

• Виробник: CAREL (Італія)
• Серія / типорозмір: PCO5+, Large
• Повне маркування моделі: P+50NB0A00EL0
• Монтаж: на DIN-рейку (DIN 43880, IEC EN 50022)
• Дисплей: вбудований pGD1 (PGD1 built-in) — без потреби у зовнішньому терміналі
• Цифрові входи: 10
• Цифрові/релейні виходи: 18
• Аналогові входи: 10 конфігурованих каналів
• Аналогові виходи: 6 (0-10В та PWM)
• Комунікаційні порти: 1× Modbus Master вбудований, 1× Modbus Master/MP-Bus опційний, 1× Modbus Slave вбудований, 1× BMS (опційна картка), 1× pLAN вбудований
• Загалом до 5 послідовних ліній, з яких 2 опційні (Modbus, BACnet, CAREL, CANbus, Konnex LON на RS-485/Ethernet/CAN/Konnex/Echelon)
• Живлення: —
• Програмне забезпечення: не входить до комплекту, потребує розробки в c.suite (МЕК 61131-3)
• USB: відсутній
• FieldBus та BMS порти: без опто-ізоляції (базова комплектація)

Критично важливо: «нейтральна» плата не виконує жодних функцій керування до моменту завантаження власної прикладної програми — навіть демо-застосунку CAREL тут немає. Без USB завантаження виконується через серійний порт, тому для першого запуску знадобиться переговорний адаптер RS485-USB або програматор.

Монтаж та підключення: перше включення варто проводити на столі до монтажу в щит, щоб діагностувати помилки завантаження без ризику помилкового спрацювання силових виходів на об’єкті. Вбудований дисплей потребує вирізу в дверях щита під панель pGD1 — уточніть розміри виточки за кресленням корпусу заздалегідь.

Чому обирають цю модель:

Чиста плата під власну прошивку: відсутність заводської логіки виключає потребу видаляти чи перезаписувати типовий застосунок CAREL перед завантаженням власної програми.

Локальна індикація без зовнішнього терміналу: вбудований pGD1 дозволяє контролювати параметри й аварії навіть на «нейтральній» платі без власного застосунку CAREL.

Апаратна сумісність з pCO3/pCO5: pin-to-pin відповідність контактів дозволяє замінити плату в діючому щиті без переробки клемних з’єднань.

Сумісність та інтеграція: «нейтральна» плата апаратно повністю сумісна з клемними колодками та кабельними трасами, розробленими під стандартну версію Large із заводським застосунком — заміна однієї на іншу в межах серії не потребує змін у щиті. Різниця стосується виключно вмісту флеш-пам’яті, тому інтегратор може використовувати одну й ту саму механічну документацію проєкту.

Додатково: оскільки USB відсутній, для першого завантаження прикладної програми на «нейтральну» плату знадобиться переговорний адаптер RS485-USB або програматор pCO Manager — рекомендуємо заздалегідь підготувати це обладнання перед виїздом на об’єкт або монтажем плати в серійний щит.

Області застосування:

• Серійне OEM-виробництво холодильного та кліматичного обладнання з власним ПЗ та вбудованим дисплеєм
• Стенди розробки та тестування прикладних програм для типорозміру Large платформи pCO5+
• Проєкти з централізованим програмуванням плат через серійний порт на етапі виробництва
• Заміна нейтральної плати попереднього покоління на версію з вбудованим дисплеєм pGD1

Дізнатися актуальну ціну контролера CAREL PCO5+ Large P+50NB0A00EL0 та оформити замовлення з доставкою по Україні можна на нашому сайті.

Комплектація:

• Програмований контролер CAREL PCO5+ Large P+50NB0A00EL0 — 1 шт.
• Кріплення для монтажу на DIN-рейку — входить до конструкції корпусу
  (Прикладна програма, датчики та роз’ємні клемні колодки до комплекту не входять та замовляються окремо.)
