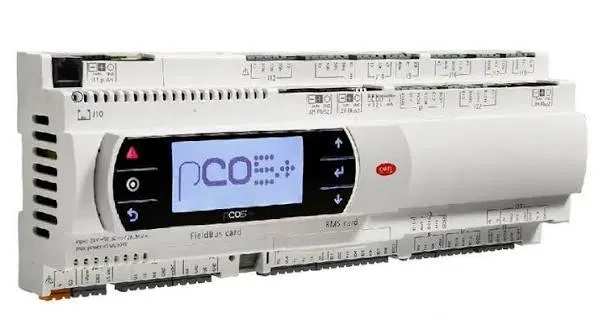

Контролер CAREL P+500BAA00EZ0 P+500BAA00EZ0

Програмований контролер CAREL PCO5+ ExtraLarge з вбудованим дисплеєм та USB-портом (модель P+500BAA00EZ0)

P+500BAA00EZ0 — найбільший типорозмір платформи PCO5+ з вбудованим дисплейним терміналом pGD1 та USB-портом для швидкого польового завантаження прикладної програми. Поєднання локальної індикації параметрів прямо на корпусі й зручного USB-обслуговування розраховане на великі багатоконтурні системи, де потрібен і оперативний доступ до налаштувань на об’єкті, і швидке оновлення логіки без виїзного програматора.

Технічні характеристики:

• Виробник: CAREL (Італія)
• Серія / типорозмір: PCO5+, ExtraLarge
• Повне маркування моделі: P+500BAA00EZ0
• Монтаж: на DIN-рейку (DIN 43880, IEC EN 50022)
• Дисплей: вбудований pGD1 (PGD1 built-in) — без потреби у зовнішньому терміналі
• Цифрові входи: 14 (+8 додатково через аналогові входи)
• Цифрові/релейні виходи: 29
• Аналогові входи: 8 конфігурованих каналів (6 × 0-10В/4-20мА/0-5В, 2 × PT1000, з підтримкою NTC)
• Аналогові виходи: 4 (+8 додатково через аналогові входи), 0-10В та PWM
• Комунікаційні порти: 1× Modbus Master вбудований, 1× Modbus Master/MP-Bus опційний, 1× Modbus Slave вбудований, 1× BMS (опційна картка), 1× pLAN вбудований
• Загалом до 5 послідовних ліній, з яких 2 опційні (Modbus, BACnet, CAREL, CANbus, Konnex LON на RS-485/Ethernet/CAN/Konnex/Echelon)
• Живлення: 24 В
• Програмне забезпечення: не входить до комплекту, потребує розробки в c.suite (МЕК 61131-3)
• USB: наявний — Host/Device для завантаження прикладної програми з флеш-накопичувача або ПК
• FieldBus та BMS порти: без опто-ізоляції (базова комплектація)

Критично важливо: навіть із вбудованим дисплеєм і USB контролер постачається без прикладної програми — розробка логіки керування в c.suite обов’язкова. FieldBus та BMS порти цієї версії без опто-ізоляції; для протяжних чи зашумлених ліній RS485 розгляньте версію з суфіксом «C» (P+500BAC00EZ0).

Монтаж та підключення: вбудований pGD1 потребує вирізу під дисплей і клавіатуру в дверях щита — перевірте креслення корпусу перед замовленням металевої шафи. USB-порт розташований на лицьовій панелі та доступний без розкриття клемної колодки, що дозволяє оновлювати застосунок навіть у зібраній та змонтованій шафі за наявності вільного доступу спереду.

Чому обирають цю модель:

Максимальний обсяг I/O з локальним доступом: 29 релейних виходів і 14 цифрових входів разом із вбудованим дисплеєм — керування великою системою без зовнішнього терміналу та без розширювачів на старті.

Швидке польове обслуговування: оновлення прикладної програми та зчитування журналів аварій виконується стандартним USB-накопичувачем, без переговорного адаптера RS485.

Апаратна та програмна сумісність з pCO3/pCO5: заміна плати в діючому щиті без переробки клемних з’єднань та без переписування прикладної логіки.

Сумісність та інтеграція: USB-порт цієї версії використовує ту саму апаратну шину, що і дисплей pGD1, тому одночасне підключення флешки та роботи з локальним меню не створює конфліктів на рівні прошивки. Прикладна програма, розроблена під безUSB-версію ExtraLarge, переноситься без змін коду — відмінність лише у способі доставки застосунку на плату.

Області застосування:

• Чилерні станції та компресорні стійки з великою кількістю точок керування та регулярним сервісом
• Багатоконтурні холодильні системи, де важливий швидкий локальний доступ до налаштувань
• Об’єкти з централізованим BMS-моніторингом і періодичним польовим оновленням застосунку
• Заміна виведеної з експлуатації плати PCO5+ ExtraLarge з дисплеєм на версію з USB

Дізнатися актуальну ціну контролера CAREL PCO5+ ExtraLarge P+500BAA00EZ0 та оформити замовлення з доставкою по Україні можна на нашому сайті.

Комплектація:

• Програмований контролер CAREL PCO5+ ExtraLarge P+500BAA00EZ0 — 1 шт.
• Кріплення для монтажу на DIN-рейку — входить до конструкції корпусу
  (Програмне забезпечення, датчики та роз’ємні клемні колодки до комплекту не входять та замовляються окремо.)
