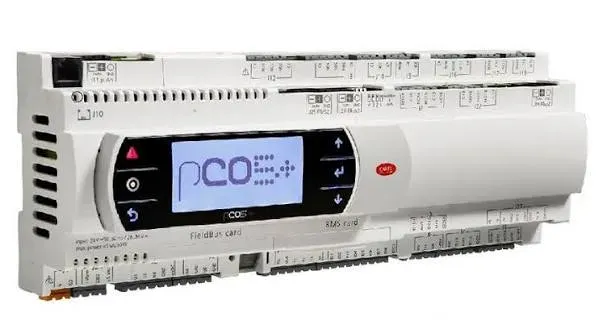

Контролер CAREL P+500B0B00EZ0 P+500B0B00EZ0

Програмований контролер CAREL PCO5+ ExtraLarge, виконання B, з вбудованим дисплеєм (модель P+500B0B00EZ0)

P+500B0B00EZ0 — контролер найбільшого типорозміру платформи PCO5+ у альтернативному заводському виконанні «B» групи цифрових/релейних виходів, з вбудованим дисплейним терміналом pGD1. За рештою параметрів — кількість входів/виходів, комунікаційні можливості — модель відповідає стандартній версії «A» (P+500B0A00EZ0). Якщо для проєкту критична розводка релейних груп, звіряйте позначення виходів з актуальною документацією CAREL для конкретної партії постачання.

Технічні характеристики:

• Виробник: CAREL (Італія)
• Серія / типорозмір: PCO5+, ExtraLarge
• Повне маркування моделі: P+500B0B00EZ0
• Монтаж: на DIN-рейку (DIN 43880, IEC EN 50022)
• Дисплей: вбудований pGD1 (PGD1 built-in) — без потреби у зовнішньому терміналі
• Цифрові входи: 14 (+8 додатково через аналогові входи)
• Цифрові/релейні виходи: 29
• Аналогові входи: 8 конфігурованих каналів (6 × 0-10В/4-20мА/0-5В, 2 × PT1000, з підтримкою NTC)
• Аналогові виходи: 4 (+8 додатково через аналогові входи), 0-10В та PWM
• Комунікаційні порти: 1× Modbus Master вбудований, 1× Modbus Master/MP-Bus опційний, 1× Modbus Slave вбудований, 1× BMS (опційна картка), 1× pLAN вбудований
• Загалом до 5 послідовних ліній, з яких 2 опційні (Modbus, BACnet, CAREL, CANbus, Konnex LON на RS-485/Ethernet/CAN/Konnex/Echelon)
• Живлення: 24 В
• Програмне забезпечення: не входить до комплекту, потребує розробки в c.suite (МЕК 61131-3)
• USB: відсутній
• FieldBus та BMS порти: без опто-ізоляції (базова комплектація)
• Виконання групи виходів: альтернативне заводське виконання «B» — уточнюйте розводку релейних груп для конкретної партії

Критично важливо: перед проєктуванням клемних з’єднань щита звіряйте фактичну розводку релейних груп цієї партії з технічною документацією CAREL — виконання «B» може відрізнятись від «A» групуванням спільних контактів (common) між окремими реле. Дисплей вбудований, тому монтаж потребує вирізу в дверях щита під панель pGD1.

Монтаж та підключення: перед першим включенням рекомендується прозвонити релейні групи мультиметром у знеструмленому стані та порівняти отриману схему з маркуванням клем на корпусі — типова практика для виконання «B». Розмір вирізу під вбудований дисплей уточнюйте в кресленні на конкретне виконання корпусу перед замовленням шафи.

Чому обирають цю модель:

Максимальний обсяг I/O з локальним доступом: 29 релейних виходів, 14 цифрових входів і вбудований дисплей — керування великою системою без зовнішнього терміналу.

Апаратна сумісність з pCO3/pCO5: pin-to-pin відповідність контактів дозволяє замінити плату в діючому щиті без переробки клемних з’єднань.

Гнучкість підключення: до 5 послідовних ліній з підтримкою Modbus, BACnet, CAREL, CANbus, Konnex LON — інтеграція у будь-яку наявну диспетчерську систему.

Сумісність та інтеграція: апаратна платформа виконання «B» використовує той самий набір системних викликів у c.suite, що й версія «A» цього ж типорозміру, тому прикладна програма переноситься без змін у логіці — потрібно лише скоригувати прив’язку окремих виходів до фізичних клем згідно з фактичною розводкою релейних груп конкретної партії.

Області застосування:

• Заміна виведеної з експлуатації плати PCO5+ ExtraLarge виконання B без переробки схеми щита
• Чилерні станції та компресорні стійки з великою кількістю точок керування без потреби у USB
• Об’єкти з локальним обслуговуванням через вбудований дисплей без зовнішнього терміналу
• Проєкти з централізованим керуванням через BMS та періодичним локальним доступом до налаштувань

Дізнатися актуальну ціну контролера CAREL PCO5+ ExtraLarge P+500B0B00EZ0 та оформити замовлення з доставкою по Україні можна на нашому сайті.

Комплектація:

• Програмований контролер CAREL PCO5+ ExtraLarge P+500B0B00EZ0 — 1 шт.
• Кріплення для монтажу на DIN-рейку — входить до конструкції корпусу
  (Програмне забезпечення, датчики та роз’ємні клемні колодки до комплекту не входять та замовляються окремо.)
