Контролер CAREL P+500BAB00EZ0 P+500BAB00EZ0

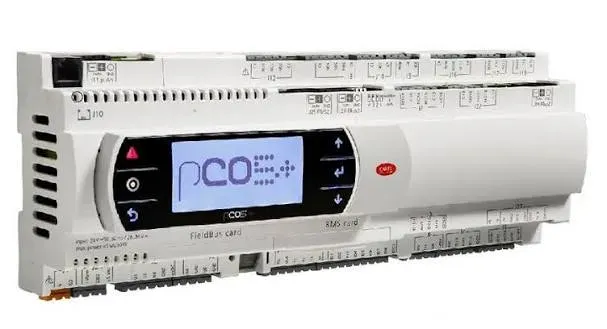

Програмований контролер CAREL PCO5+ ExtraLarge, виконання B, з дисплеєм та USB-портом (модель P+500BAB00EZ0)

P+500BAB00EZ0 поєднує альтернативне заводське виконання «B» групи виходів, вбудований дисплейний термінал pGD1 та USB-порт на найбільшому типорозмірі платформи PCO5+. Такий набір розрахований на великі багатоконтурні системи, де водночас потрібні локальна індикація параметрів без зовнішнього термінала і швидке польове оновлення прикладної програми через звичайний USB-накопичувач.

Технічні характеристики:

• Виробник: CAREL (Італія)
• Серія / типорозмір: PCO5+, ExtraLarge
• Повне маркування моделі: P+500BAB00EZ0
• Монтаж: на DIN-рейку (DIN 43880, IEC EN 50022)
• Дисплей: вбудований pGD1 (PGD1 built-in) — без потреби у зовнішньому терміналі
• Цифрові входи: 14 (+8 додатково через аналогові входи)
• Цифрові/релейні виходи: 29
• Аналогові входи: 8 конфігурованих каналів (6 × 0-10В/4-20мА/0-5В, 2 × PT1000, з підтримкою NTC)
• Аналогові виходи: 4 (+8 додатково через аналогові входи), 0-10В та PWM
• Комунікаційні порти: 1× Modbus Master вбудований, 1× Modbus Master/MP-Bus опційний, 1× Modbus Slave вбудований, 1× BMS (опційна картка), 1× pLAN вбудований
• Загалом до 5 послідовних ліній, з яких 2 опційні (Modbus, BACnet, CAREL, CANbus, Konnex LON на RS-485/Ethernet/CAN/Konnex/Echelon)
• Живлення: 24В
• Програмне забезпечення: не входить до комплекту, потребує розробки в c.suite (МЕК 61131-3)
• USB: наявний — Host/Device для завантаження прикладної програми з флеш-накопичувача або ПК
• FieldBus та BMS порти: без опто-ізоляції (базова комплектація)
• Виконання групи виходів: альтернативне заводське виконання «B» — уточнюйте розводку релейних груп для конкретної партії

Критично важливо: перед проєктуванням клемних з’єднань звіряйте фактичну розводку релейних груп виконання «B» з поточною документацією CAREL для вашої партії. USB-порт призначений виключно для завантаження й обслуговування застосунку — не плутайте з портами FieldBus/BMS, які тут без опто-ізоляції.

Монтаж та підключення: вбудований дисплей потребує вирізу в дверях щита під панель pGD1 — перевірте креслення корпусу заздалегідь. Перед підключенням силових навантажень прозвоніть релейні групи мультиметром і порівняйте з маркуванням клем, оскільки виконання «B» може відрізнятися групуванням спільних контактів.

Чому обирають цю модель:

Швидке обслуговування великих систем: оновлення прикладної програми через USB займає хвилини навіть для складних багатоконтурних застосунків із великою кількістю точок керування.

Локальна індикація без зовнішнього терміналу: вбудований дисплей дозволяє оперативно переглядати параметри й аварії прямо на корпусі контролера.

Максимальний I/O лінійки PCO5+: 29 релейних виходів і 14 цифрових входів достатньо для найбільших чилерних станцій без зовнішніх розширювачів на старті проєкту.

Сумісність та інтеграція: наявність USB не змінює порядок адресації входів/виходів у прикладній програмі порівняно з безUSB-версією того самого виконання «B» — відмінність лише у способі доставки застосунку. Це дозволяє розробляти й тестувати логіку на стенді з USB-версією, а потім переносити готовий файл на серійні плати без USB через послідовний порт.

Області застосування:

• Чилерні станції та компресорні стійки з великою кількістю точок керування та регулярним сервісом
• Багатоконтурні системи, де важливе локальне обслуговування без окремого зовнішнього термінала
• Об’єкти з централізованим BMS-моніторингом і періодичним польовим оновленням застосунку
• Заміна виведеної з експлуатації плати PCO5+ ExtraLarge виконання B на версію з USB

Дізнатися актуальну ціну контролера CAREL PCO5+ ExtraLarge P+500BAB00EZ0 та оформити замовлення з доставкою по Україні можна на нашому сайті.

Комплектація:

• Програмований контролер CAREL PCO5+ ExtraLarge P+500BAB00EZ0 — 1 шт.
• Кріплення для монтажу на DIN-рейку — входить до конструкції корпусу
  (Програмне забезпечення, датчики та роз’ємні клемні колодки до комплекту не входять та замовляються окремо.)
