Контролер CAREL P+500B0C00EZ0 P+500B0C00EZ0

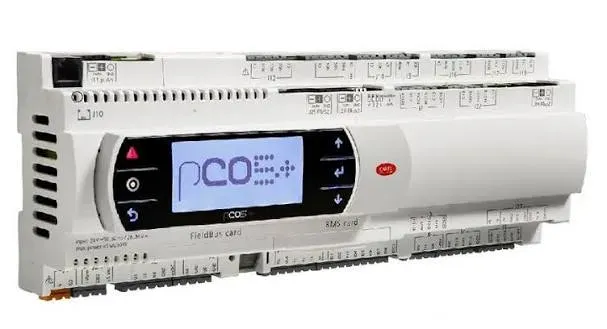

Програмований контролер CAREL PCO5+ ExtraLarge з опто-ізольованими портами та вбудованим дисплеєм (модель P+500B0C00EZ0)

P+500B0C00EZ0 — версія найбільшого типорозміру платформи PCO5+, де вбудовані порти FieldBus та BMS мають гальванічну (опто-) розв’язку, а дисплейний термінал pGD1 інтегрований у корпус. Опто-ізоляція розриває шлях для контурів заземлення й наведених перешкод між сегментами мережі RS485 — принципово важливо для великих об’єктів з протяжними трасами кабелю між кількома щитами компресорної.

Технічні характеристики:

• Виробник: CAREL (Італія)
• Серія / типорозмір: PCO5+, ExtraLarge
• Повне маркування моделі: P+500B0C00EZ0
• Монтаж: на DIN-рейку (DIN 43880, IEC EN 50022)
• Дисплей: вбудований pGD1 (PGD1 built-in) — без потреби у зовнішньому терміналі
• Цифрові входи: 14 (+8 додатково через аналогові входи)
• Цифрові/релейні виходи: 29
• Аналогові входи: 8 конфігурованих каналів (6 × 0-10В/4-20мА/0-5В, 2 × PT1000, з підтримкою NTC)
• Аналогові виходи: 4 (+8 додатково через аналогові входи), 0-10В та PWM
• Комунікаційні порти: 1× Modbus Master вбудований, 1× Modbus Master/MP-Bus опційний, 1× Modbus Slave вбудований, 1× BMS (опційна картка), 1× pLAN вбудований
• Загалом до 5 послідовних ліній, з яких 2 опційні (Modbus, BACnet, CAREL, CANbus, Konnex LON на RS-485/Ethernet/CAN/Konnex/Echelon)
• Живлення: —
• Програмне забезпечення: не входить до комплекту, потребує розробки в c.suite (МЕК 61131-3)
• USB: відсутній
• FieldBus та BMS порти: з опто-ізоляцією (гальванічна розв’язка сегментів RS485)

Критично важливо: опто-ізоляція стосується саме портів FieldBus і BMS — інші характеристики (кількість входів/виходів, дисплей) ідентичні базовій версії P+500B0A00EZ0. USB відсутній: завантаження прикладної програми виконується через серійний інтерфейс.

Монтаж та підключення: опто-ізольована сторона порту FieldBus/BMS потребує окремого джерела живлення гальванічно розв’язаного інтерфейсу — перевірте цю вимогу за схемою підключення в документації CAREL. Екран кабелю RS485 заземлюється лише з одного боку лінії, інакше переваги опто-ізоляції частково нівелюються паразитними контурами через екран.

Чому обирають цю модель:

Завадостійкість мережі на великих об’єктах: гальванічна розв’язка знижує ризик виходу з ладу порту через різницю потенціалів між щитами, з’єднаними довгою лінією FieldBus чи BMS.

Локальний доступ без зовнішнього терміналу: вбудований дисплей pGD1 дозволяє обслуговувати систему прямо з передньої панелі контролера.

Максимальний обсяг I/O: 29 релейних виходів і 14 цифрових входів для багатоконтурних систем без зовнішніх розширювачів.

Сумісність та інтеграція: опто-ізольовані порти залишаються повністю сумісними за протоколом з неізольованими версіями лінійки — швидкість обміну, формат кадру та адресація пристроїв на шині не змінюються. Це дозволяє підключати опто-ізольований ExtraLarge-контролер до тієї самої мережі BMS, де вже працюють неізольовані Medium- чи Large-контролери, без додаткового налаштування протоколу.

Додатково: опто-ізольовані картки FieldBus2/BMS2 для цієї версії постачаються як частина базової плати, тому не потрібно окремо замовляти й монтувати зовнішній ізолюючий модуль — це зменшує кількість компонентів у щиті порівняно з встановленням гальванічної розв’язки на неізольовану версію контролера засобами стороннього виробника.

Області застосування:

• Розподілені мережі великих холодильних станцій з довгими трасами RS485 між щитами
• Об’єкти, де контролери живляться від різних трансформаторів у межах однієї шини BMS
• Промислові приміщення з підвищеним рівнем електроперешкод та багатоконтурним керуванням
• Заміна виведеної з експлуатації опто-ізольованої плати PCO5+ ExtraLarge без переробки схеми щита

Дізнатися актуальну ціну контролера CAREL PCO5+ ExtraLarge P+500B0C00EZ0 та оформити замовлення з доставкою по Україні можна на нашому сайті.

Комплектація:

• Програмований контролер CAREL PCO5+ ExtraLarge P+500B0C00EZ0 — 1 шт.
• Кріплення для монтажу на DIN-рейку — входить до конструкції корпусу
  (Програмне забезпечення, датчики та роз’ємні клемні колодки до комплекту не входять та замовляються окремо.)
