Контролер CAREL P+500BAC00EZ0 P+500BAC00EZ0

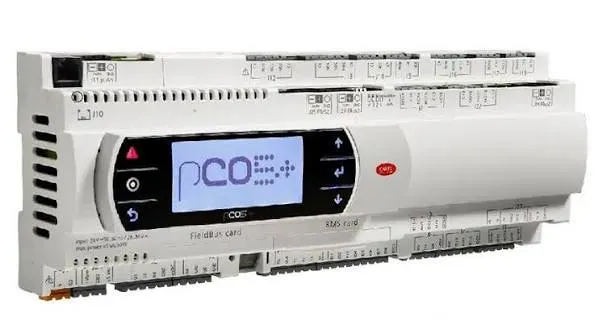

Програмований контролер CAREL PCO5+ ExtraLarge — максимальна комплектація: дисплей, опто-ізоляція, USB (модель P+500BAC00EZ0)

P+500BAC00EZ0 — найбільш укомплектована версія найбільшого типорозміру платформи PCO5+ у цій лінійці: вбудований дисплейний термінал pGD1, гальванічно розв’язані порти FieldBus/BMS і USB-порт для польового завантаження прикладної програми поєднані в одній платі. Такий набір закриває одразу три типові вимоги великих проєктів — локальний доступ до налаштувань, завадостійкість мережі RS485 на протяжних трасах та зручне сервісне обслуговування без виїзного програматора.

Технічні характеристики:

• Виробник: CAREL (Італія)
• Серія / типорозмір: PCO5+, ExtraLarge
• Повне маркування моделі: P+500BAC00EZ0
• Монтаж: на DIN-рейку (DIN 43880, IEC EN 50022)
• Дисплей: вбудований pGD1 (PGD1 built-in) — без потреби у зовнішньому терміналі
• Цифрові входи: 14 (+8 додатково через аналогові входи)
• Цифрові/релейні виходи: 29
• Аналогові входи: 8 конфігурованих каналів (6 × 0-10В/4-20мА/0-5В, 2 × PT1000, з підтримкою NTC)
• Аналогові виходи: 4 (+8 додатково через аналогові входи), 0-10В та PWM
• Комунікаційні порти: 1× Modbus Master вбудований, 1× Modbus Master/MP-Bus опційний, 1× Modbus Slave вбудований, 1× BMS (опційна картка), 1× pLAN вбудований
• Загалом до 5 послідовних ліній, з яких 2 опційні (Modbus, BACnet, CAREL, CANbus, Konnex LON на RS-485/Ethernet/CAN/Konnex/Echelon)
• Живлення: —
• Програмне забезпечення: не входить до комплекту, потребує розробки в c.suite (МЕК 61131-3)
• USB: наявний — Host/Device для завантаження прикладної програми з флеш-накопичувача або ПК
• FieldBus та BMS порти: з опто-ізоляцією (гальванічна розв’язка сегментів RS485)

Критично важливо: USB-порт призначений виключно для завантаження й обслуговування прикладної програми — опто-ізоляція діє окремо на порти FieldBus/BMS. Обидві опції не залежать одна від одної, тому за потреби можна замовити версію лише з одним із двох параметрів (наприклад, P+500B0C00EZ0 без USB або P+500BAA00EZ0 без опто-ізоляції).

Монтаж та підключення: опто-ізольована сторона FieldBus/BMS потребує окремого джерела живлення гальванічно розв’язаного інтерфейсу; USB-порт розташований на лицьовій панелі поруч із дисплеєм pGD1 і доступний без розкриття клемної колодки. Перевірте розмір вирізу під дисплей у дверях щита ще на етапі проєктування корпусу.

Чому обирають цю модель:

Максимальна надійність і зручність в одній платі: завадостійкість мережі, локальна індикація та швидке USB-обслуговування закривають вимоги навіть найбільш відповідальних об’єктів.

Найбільший обсяг I/O лінійки: 29 релейних виходів і 14 цифрових входів для багатоконтурних систем без зовнішніх розширювачів на старті проєкту.

Апаратна сумісність з pCO3/pCO5: pin-to-pin відповідність контактів дозволяє замінити плату в діючому щиті без переробки клемних з’єднань.

Сумісність та інтеграція: поєднання опто-ізоляції та USB не накладає обмежень на набір підтримуваних протоколів верхнього рівня — Modbus RTU, BACnet MS/TP, CAREL та за потреби CANbus чи Konnex LON доступні так само, як і в базових версіях лінійки. Це дозволяє використовувати таку модель як уніфіковане рішення для найвідповідальніших ділянок великого об’єкта.

Області застосування:

• Великі чилерні станції та компресорні стійки на відповідальних об’єктах з протяжними трасами RS485
• Промислові підприємства з підвищеним рівнем електроперешкод та регулярним сервісним оновленням
• Багатоконтурні системи, де потрібен і локальний дисплей, і USB-обслуговування одночасно
• Модернізація щитів із заміною попереднього контролера на версію максимальної комплектації

Дізнатися актуальну ціну контролера CAREL PCO5+ ExtraLarge P+500BAC00EZ0 та оформити замовлення з доставкою по Україні можна на нашому сайті.

Комплектація:

• Програмований контролер CAREL PCO5+ ExtraLarge P+500BAC00EZ0 — 1 шт.
• Кріплення для монтажу на DIN-рейку — входить до конструкції корпусу
  (Програмне забезпечення, датчики та роз’ємні клемні колодки до комплекту не входять та замовляються окремо.)
