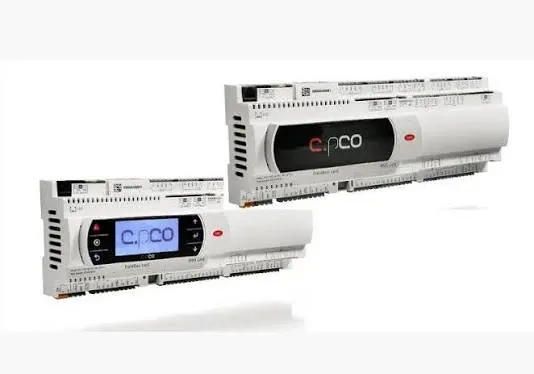

Контролер CAREL P+500SEB010M0 P+500SEB010M0

Програмований контролер CAREL c.pCO Medium із вбудованим драйвером ЕРВ EVD EVO (модель P+500SEB010M0, 24В)

Потрібен компактний контролер чилера з інтегрованим керуванням електронним регулюючим вентилем без зовнішнього драйвера? Пропонуємо купити P+500SEB010M0 — оригінальний контролер CAREL серії c.pCO Medium із вбудованим драйвером EVD EVO для одного біполярного клапана CAREL ExV, двома портами Ethernet та нативним BACnet IP на борту.

Платформа c.pCO Medium з інтегрованим драйвером ТРВ

P+500SEB010M0 — це версія Medium платформи c.pCO з вбудованим драйвером електронного розширювального вентиля, що повторює апаратну та логічну функціональність окремого драйвера EVD Evolution, але без зовнішніх релейних виходів драйвера. Такий контролер Карел дозволяє відмовитися від окремого модуля EVD EVO та скоротити монтажний простір у щиті: керування клапаном, зчитування тиску й температури контуру та захист від закриття при відключенні живлення реалізовані на одній платі.

Драйвер ТРВ EVD EVO — вбудована реалізація

Вбудований драйвер керує одним біполярним степер-клапаном CAREL ExV, використовуючи два виділені входи для датчиків (тиск + температура контуру) та два цифрові входи для запуску регулювання. Зв'язок між прошивкою c.pCO та драйвером виконується внутрішньо через FBus2, електрично ізольований від зовнішньої лінії — несправність зовнішнього обладнання на FBus2 не впливає на роботу драйвера клапана. Конфігурація драйвера виконується виключно в c.suite, окремого дисплея драйвер не має. Для гарантованого закриття клапана при зникненні живлення передбачено підключення модуля Ultracap (роз'єм J30, аксесуар PCOS00UC20).

Мережева інтеграція та комунікації

Два вбудованих порти Ethernet 10/100 Мбіт/с забезпечують пряме підключення до BACnet IP, Modbus TCP та хмари CAREL tERA без додаткових плат. Контролер підтримує до 5 послідовних портів (3 вбудованих, 2 опційні через карти розширення), FieldBus2 на роз'ємі J26, вбудований pLAN-порт для підключення до 3 терміналів (pGD1, pGDE, pGD Touch) та USB Host/Device для завантаження ПЗ з флешки без програматора.

Середовище розробки c.suite

Програмування виконується у c.suite (МЕК 61131-3: ST, FBD, SFC, LD) — контролер поставляється без прикладного програмного забезпечення. Модуль керування драйвером EVD Evolution в c.suite використовується так само, як і для зовнішнього драйвера, підключеного до FBus2.

Основні переваги та особливості:

• Вбудований драйвер EVD EVO для 1 клапана CAREL ExV — не потрібен окремий модуль драйвера та додатковий монтажний простір
• Два вбудованих Ethernet-порти з нативним BACnet IP, BACnet MS/TP та Modbus TCP/RTU
• 8 універсальних аналогових входів (NTC, PTC, PT500, PT1000, 0-10В, 0-20/4-20мА)
• 4 оптоізольованих аналогових виходи 0-10В (Y1-Y4)
• USB Host та Device для завантаження ПЗ з флешки та зв'язку з ПК
• Вбудований веб-сервер (90 МБ) та підключення до хмари CAREL tERA з SSL-шифруванням
• Підтримка pLAN мережі для терміналів pGD1, pGDE, pGD Touch
• Монтаж на DIN-рейку (18 модулів), корпус 315×60 мм (315×75 мм з модулем Ultracap)

Області застосування

Контролер CAREL c.pCO P+500SEB010M0 — вибір для автоматики чиллера та систем HVAC/R, де електронний вентиль керує одним контуром охолодження:

• Чилери та теплові насоси з одноконтурною системою на ExV-клапані
• Прецизійні кондиціонери (close control) з електронним регулюванням перегріву
• Компресорно-конденсаторні агрегати середньої потужності
• Модернізація одиниць з термостатичним ТРВ на електронний вентиль для підвищення енергоефективності

Технічні характеристики

• Виробник: CAREL (Італія)
• Серія: c.pCO, розмір Medium з вбудованим драйвером
• Повне маркування моделі: P+500SEB010M0
• Вбудований драйвер ЕРВ: так, EVD EVO для 1 клапана CAREL ExV (біполярний степер-мотор)
• Програмне забезпечення: не входить до комплекту, потребує програмування в c.suite
• Напруга живлення: 24 Vac (±15%), 50/60 Гц або 28-36 Vdc
• Аналогові входи: 8 × Universal (NTC, PTC, PT500, PT1000, 0-10В, 0/4-20мА)
• Аналогові виходи: 4 × 0-10В оптоізольованих (Y1-Y4)
• Входи драйвера: 4 виділені входи датчиків (S1-S4) + 2 цифрові входи запуску (DI1, DI2)
• Вбудований Ethernet: 2 порти × 10/100 Mbps (BACnet IP, Modbus TCP, веб-сервер, tERA)
• USB: Host + Device
• Послідовні порти: до 5 (3 вбудованих + 2 опціональних)
• FBus2: 1 порт (J26) — на відміну від Large/Extralarge з двома незалежними FBus2
• Протоколи: BACnet IP, BACnet MS/TP, Modbus RTU/TCP, CAREL, CANbus, KNX, LonWorks (опційно)
• pLAN порт: вбудований, до 3 терміналів (pGD1, pGDE, pGD Touch)
• Ultracap: підключення через роз'єм J30 (модуль PCOS00UC20 — опційно)
• Клас захисту: IP20
• Розміри: 315 × 60 мм (18 DIN-модулів), 315 × 75 мм з модулем Ultracap
• Монтаж: DIN-рейка (DIN 43880, IEC EN 50022)
• Температура експлуатації: -25°C … +60°C
• Температура зберігання: -40°C … +70°C

Дізнатися актуальну ціну контролера CAREL c.pCO P+500SEB010M0 та оформити замовлення з доставкою по Україні можна на нашому сайті. Вбудований драйвер EVD EVO, два порти Ethernet та нативний BACnet IP — все необхідне для автоматики чиллера в одному корпусі оригінальної італійської автоматики CAREL!

Комплектація:

• Програмований контролер CAREL c.pCO P+500SEB010M0 з вбудованим драйвером EVD EVO — 1 шт.
• Кріплення для DIN-рейки — входить до конструкції корпусу
  (Програмне забезпечення, зовнішній термінал/дисплей, клапан ExV, датчики та модуль Ultracap до комплекту не входять та замовляються окремо.)
