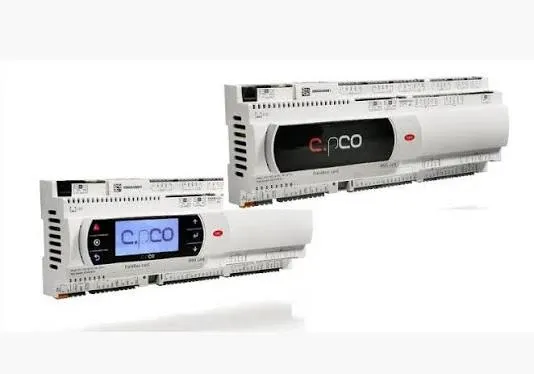

Контролер CAREL P+500SNB060M0 P+500SNB060M0

Контролер CAREL P+500SNB060M0 — pCO5+ Medium із вбудованим драйвером EVD Evo на 1 контур CAREL EXV

CAREL P+500SNB060M0 — програмований контролер типорозміру Medium платформи pCO5+, наступного покоління лінійки pCO sistema. Ключова конструктивна особливість цієї модифікації — інтегрований драйвер електронного розширювального клапана EVD Evo для керування одним контуром CAREL EXV без зовнішнього модуля драйвера. Апаратна платформа pCO5+ pin-to-pin сумісна з попередниками pCO3 та pCO5, а прошивка — бінарно сумісна через режим емуляції pCO3/pCO5 BIOS, що дозволяє переносити наявні прикладні програми без переписування логіки керування.

Архітектура вводу/виводу. Універсальні канали контролера конфігуруються програмно: аналоговий вхід (у тому числі знеструмлений цифровий вхід), аналоговий вихід (PWM або 0–10 В), або підключення температурних та тискових датчиків — NTC, раціометричних, 4–20 мА. Така гнучкість дозволяє використовувати одну апаратну платформу для різних прикладних задач без зміни схеми підключення на етапі проєктування щита.

Вбудований драйвер EVD Evo. На відміну від базових версій pCO5+ без драйвера, де керування клапаном винесене на окремий зовнішній модуль EVD Evo/EVD Evolution, модифікація SNB060M0 має драйвер, інтегрований безпосередньо в плату контролера — для одного контуру CAREL EXV. Це скорочує кількість компонентів у щиті керування, спрощує монтаж і знижує ризик помилок підключення між контролером і зовнішнім драйвером. Опційно драйвер розширюється модулем Ultracap: при пропаданні живлення конденсаторний модуль забезпечує енергію, достатню для примусового закриття клапана — критична функція захисту компресора від рідинного удару при аварійному відключенні.

Живлення. Для версій із вбудованим драйвером клапана виробник вимагає безпечний трансформатор класу 2 потужністю не менше 100 ВА (проти 50 ВА для версій без драйвера) та запобіжник 2.5 AT, що живить лише один контролер pCO. Заниження потужності трансформатора — типова помилка монтажу, яка призводить до нестабільної роботи драйвера клапана під навантаженням.

Комунікаційні можливості. Платформа pCO5+ надає до п'яти послідовних ліній зв'язку: три доступні завжди з можливістю конфігурації протоколу, та дві опційні лінії з вибором як протоколу (Modbus, CAREL, BACnet, CANbus, Konnex LON), так і фізичного інтерфейсу (RS485, Ethernet, CAN, Konnex, Echelon). FieldBus-лінія (вбудована або опційна плата) забезпечує підключення керованих польових пристроїв — клапанів, зовнішніх драйверів, модулів розширення вводу/виводу. Версії з портами USB Host і Device дозволяють програмувати контролер зі стандартного USB-накопичувача або підключати його напряму до ПК без серійних перетворювачів, через фірмове ПЗ pCO Manager.

Мережа pLAN. Контролер підтримує підключення до мережі pLAN — до 32 пристроїв (контролери pCO або термінали pGD) в одній мережі з обміном будь-якими цифровими чи аналоговими змінними між вузлами залежно від прикладної програми. Це актуально для чилерів із кількома незалежними контурами охолодження або для систем прецизійного кондиціонування, де кілька контролерів повинні узгоджено розподіляти навантаження.

Постачання та програмування. Контролер постачається без прикладного програмного забезпечення (якщо інше не узгоджено окремо) — прошивка з логікою керування завантажується під конкретний проєкт через pCO Manager. Це стандартна практика для платформи pCO sistema: одна апаратна база покриває різні задачі керування залежно від завантаженої програми.

Універсальні входи/виходи. Платформа pCO5+ побудована на власному ASIC-рішенні, яке дозволяє незалежно конфігурувати до десяти універсальних піни — кожен з них програмно призначається як аналоговий вхід, цифровий вхід або аналоговий вихід залежно від задачі. Для інтегратора це означає, що топологія клем не прив'язана жорстко до конкретного застосування: одна й та сама плата обслуговує і контур із кількома датчиками температури, і схему з переважанням дискретних сигналів, без додаткових плат розширення для типових конфігурацій.

CAREL-версія проти Universal. Вбудований драйвер EVD Evo на платформі pCO5+ постачається у двох варіантах логіки керування клапаном: "CAREL", розрахований виключно на фірмові електронні розширювальні клапани CAREL, та "Universal", сумісний також з клапанами інших виробників (перелік підтримуваних моделей — в документації EVD Evo). Модифікація P+500SNB060M0 працює з фірмовими клапанами CAREL — це варто врахувати при підборі заміни на об'єктах зі змішаним парком обладнання, де раніше могли встановлюватися клапани сторонніх брендів.

Обслуговування та діагностика. Програма і параметри зберігаються у флеш-пам'яті контролера, що виключає втрату налаштувань при короткочасному пропаданні живлення. За наявності USB-порту оновлення прошивки та вивантаження архіву параметрів виконується без розкриття щита та без серійного перетворювача — безпосередньо з накопичувача або підключеного ноутбука через pCO Manager.

Області застосування. Враховуючи вбудований драйвер EVD Evo на один контур EXV та типорозмір Medium, контролер CAREL P+500SNB060M0 застосовується в чилерах з одноконтурним керуванням електронним розширювальним клапаном, системах прецизійного кондиціонування (precision air conditioning), холодильних та кліматичних установках середньої складності, де потрібне пряме електронне регулювання перегріву без окремого зовнішнього драйвера клапана. Заміна або ремонт систем на базі попередніх платформ pCO3/pCO5 виконується без зміни прикладного програмного забезпечення завдяки режиму емуляції BIOS.

Дізнатися актуальну ціну контролера CAREL P+500SNB060M0 та оформити замовлення з доставкою по Україні можна на нашому сайті.
