Контролер CAREL PRK30TL3E0 PRK30TL3E0

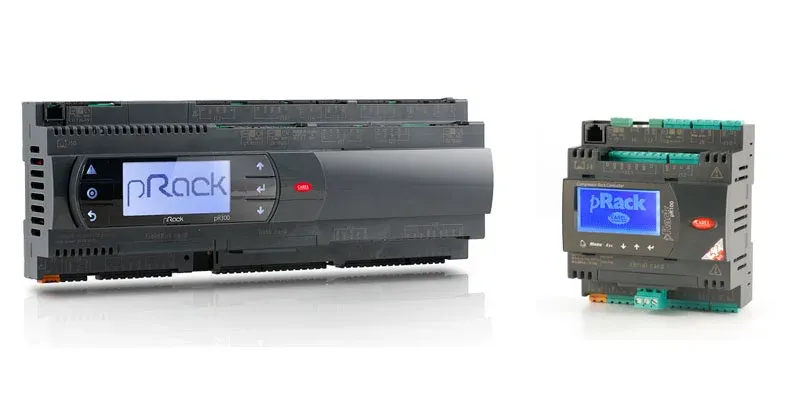

Контролер CAREL pRack pR300T Large з дисплеєм і 6 SSR-виходами для CO2-систем (модель PRK30TL3E0)

Якщо у CO2-бустерній системі є навантаження з частими циклами перемикання — електронагрівачі картера, антиобмерзаючі кабелі, елементи розморожування — електромеханічні реле швидко вичерпують ресурс. Для таких задач CAREL пропонує PRK30TL3E0 — версію pRack pR300T типорозміру Large із вбудованим дисплеєм pGDe та шістьма твердотільними (SSR) виходами на 24В, розрахованими на необмежену кількість циклів комутації.

Технічні характеристики:

• Виробник: CAREL (Італія)
• Серія / типорозмір: pRack pR300T (транскритичні CO2-системи), Large
• Повне маркування моделі: PRK30TL3E0
• Монтаж: DIN-рейка (DIN 43880, IEC EN 50022)
• Дисплей: вбудований pGDe, 132×64 px
• Зв'язок: USB, RS485 BMS та RS485 FieldBus — опто-ізольовані
• Універсальні аналогові входи: 10
• Цифрові входи: 18 (14 × 24 В + 4 × 24/230 В)
• Аналогові виходи: 6 (0-10 В)
• Цифрові виходи: 18 загалом, з них 6 — SSR 24 В (позиції 7, 8, 12, 13, 14, 15)
• Максимальний струм навантаження SSR: 1 А (імпульсний до 1,2 А)
• Вбудований драйвер EEV: — (для варіантів з драйвером — типорозмір Medium+Driver, серія PRK30TD*)
• Живлення: 24 Vac / 28…36 Vdc, клас II
• Холодоагент: CO2 (R744), транскритичний цикл

Габарити та умови експлуатації: корпус 110×315×70 мм (18 модулів DIN), клас захисту IP20 на лицьовій панелі (моделі з USB та/або вбудованим дисплеєм). Робочий діапазон з вбудованим дисплеєм: -20…+60 °C; без дисплея — -40…+70 °C, вологість до 90% без конденсації.

Критично важливо: PRK30TL3E0 — версія з SSR-виходами на 24В; якщо в проєкті всі виконавчі механізми комутуються стандартним способом і SSR не потрібні, доречніша модель PRK30TL3F0 (без SSR, з тим самим дисплеєм). Версія без вбудованого дисплея з SSR — PRK30TL0E0, з виносним дисплеєм на кабелі — SSR-варіанта Large немає (лише F-серія). SSR-виходи керують виключно резистивним навантаженням до 24В; для індуктивних навантажень і вищої напруги використовуйте зовнішнє SSR-реле за схемою з інструкції.

Чому обирають цю модель:

6 SSR-виходів без механічного зносу: ідеальні для електронагрівачів картера компресорів, антиобмерзаючих кабелів дренажу та інших навантажень із високою частотою вмикань/вимкань, де електромеханічне реле вийшло б з ладу передчасно.

Повний набір I/O типорозміру Large: 10 універсальних аналогових входів, 18 цифрових входів, 6 аналогових виходів — достатньо для керування двома лініями всмоктування та лінією високого тиску одночасно.

Вбудований дисплей pGDe: локальний доступ до параметрів, аварій та журналу без додаткового терміналу.

Опто-ізольовані BMS/FieldBus порти: надійна диспетчеризація об'єкта без ризику завад від силових кіл.

Керування компресорами та вентиляторами: платформа pRack pR300T підтримує до 2 ліній всмоктування, до 12 поршневих або спіральних компресорів на лінію (максимум 4 типорозміри), до 16 вентиляторів конденсаторної лінії, а також ротацію компресорів за алгоритмами FIFO, LIFO, за напрацюванням годин або в довільному порядку. Регулювання можливе як пропорційним/пропорційно-інтегральним законом, так і за принципом нейтральної зони — обирається окремо для кожної лінії залежно від вимог до стабільності підтримання тиску.

Області застосування:

• CO2-бустерні системи супермаркетів з електронагрівачами картера та дренажу
• Великі централізовані холодильні станції з паралельною компресією на R744
• Об'єкти, де потрібне часте циклічне керування допоміжним обладнанням без зносу контактів
• Модернізація існуючих CO2-станцій із заміною реле на SSR-варіант

Дізнатися актуальну ціну контролера CAREL pRack pR300T PRK30TL3E0 та оформити замовлення з доставкою по Україні можна на нашому сайті.

Комплектація:

• Контролер CAREL pRack pR300T Large PRK30TL3E0 з вбудованим дисплеєм — 1 шт.
• Набір з'єднувальних роз'ємів — входить до комплекту
  (датчики тиску/температури CO2 та клемні колодки додатково не входять і замовляються окремо.)
