Контролер CAREL PRK30TL3F2 PRK30TL3FK

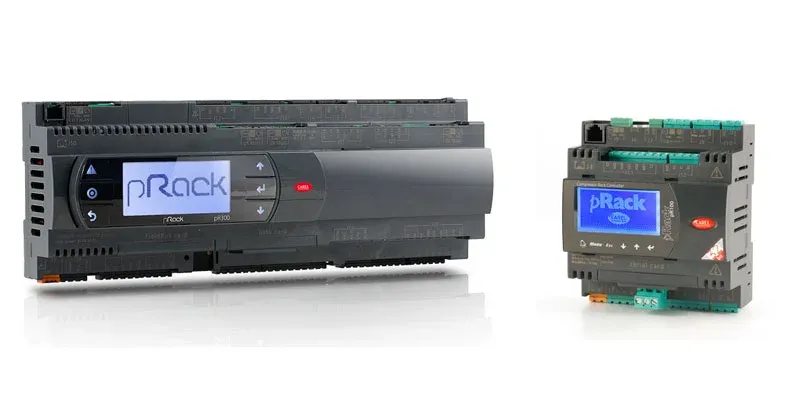

Контролер CAREL pRack pR300T Large з виносним дисплеєм для CO2-систем (модель PRK30TL3FK)

Коли плата контролера встановлюється всередині щита, а оператору потрібен доступ до індикації на дверцятах або на видному місці панелі — стає у пригоді версія з виносним терміналом. PRK30TL3FK — це pRack pR300T типорозміру Large з дисплеєм pGDe, винесеним на з'єднувальному кабелі, а не вбудованим безпосередньо в корпус плати.

Технічні характеристики:

• Виробник: CAREL (Італія)
• Серія / типорозмір: pRack pR300T (транскритичні CO2-системи), Large
• Повне маркування моделі: PRK30TL3FK
• Монтаж плати: DIN-рейка; дисплей — окремо, на кабелі підключення
• Дисплей: pGDe виносний, 132×64 px, кабель у комплекті постачання серії S90CONN*
• Зв'язок: USB, RS485 BMS та RS485 FieldBus — опто-ізольовані
• Універсальні аналогові входи: 10
• Цифрові входи: 18 (14 × 24 В + 4 × 24/230 В)
• Аналогові виходи: 6 (0-10 В)
• Цифрові виходи: 18, стандартна релейна комутація (SSR — версії з суфіксом «E», у Large не поставляється з виносним дисплеєм)
• Вбудований драйвер EEV: — (є лише у типорозмірі Medium+Driver, серія PRK30TD*)
• Живлення: 24 Vac / 28…36 Vdc, клас II
• Холодоагент: CO2 (R744), транскритичний цикл

Габарити та умови експлуатації: корпус плати 110×315×70 мм (18 модулів DIN, з урахуванням USB-порту), клас захисту IP20 на лицьовій панелі. Робочий діапазон для версій без вбудованого дисплея (плата PRK30TL): -40…+70 °C, вологість до 90% без конденсації; дисплей pGDe при виносному монтажі має власний температурний діапазон, вказаний в його окремій специфікації.

Критично важливо: кабель підключення дисплея замовляється окремо за довжиною (варіанти S90CONN000/001/002 — 1,5/3/0,8 м, або довші через екранований AWG20/22 з живленням від окремого блока TCONN6J000 на дистанціях понад 200 м). Якщо дисплей на платі прийнятний за компонуванням щита, простіша та дешевша альтернатива — PRK30TL3F0. Потрібні SSR-виходи — оберіть типорозмір без виносного дисплея, PRK30TL0E0.

Чому обирають цю модель:

Гнучке розміщення індикації: плата монтується у зручному місці щита, а дисплей виноситься на дверцята чи фасадну панель — зручно для великих розподільчих шаф.

Повний набір I/O типорозміру Large: 10 універсальних аналогових входів, 18 цифрових входів, 6 аналогових виходів, 18 цифрових виходів для складних CO2-станцій з двома лініями всмоктування.

Стандартна дистанція підключення до 500 м: при використанні екранованої пари AWG20/22 та окремого блока живлення терміналу.

Опто-ізольовані BMS/FieldBus порти в базовій комплектації: без додаткових карток розширення для диспетчеризації.

Синхронізація ліній та рекуперація тепла: платформа pRack pR300T підтримує подвійну синхронізацію ліній всмоктування (DSS) для узгодженої роботи двох ліній на одному або різних контролерах у мережі pLAN, а також функцію Heat Reclaim з інтеграцією між рекуперацією тепла та керуванням клапанами HPV і RPRV — актуально для об'єктів з утилізацією тепла конденсації на потреби опалення чи ГВП.

Області застосування:

• CO2-бустерні системи з платою контролера, схованою в глибині щита
• Розподільчі шафи з виносною індикацією на дверцятах для оператора
• Великі централізовані холодильні станції на R744 з двома лініями всмоктування
• Проєкти, де компонування щита не дозволяє вбудований дисплей

Дізнатися актуальну ціну контролера CAREL pRack pR300T PRK30TL3FK та оформити замовлення з доставкою по Україні можна на нашому сайті.

Комплектація:

• Контролер CAREL pRack pR300T Large PRK30TL3FK з виносним дисплеєм pGDe — 1 шт.
• Набір з'єднувальних роз'ємів — входить до комплекту
  (з'єднувальний кабель дисплея потрібної довжини, датчики CO2 та клемні колодки додатково не входять і замовляються окремо.)
